Редуктор цилиндрический двухступенчатый 1Ц2У 160

Редуктор цилиндрический двухступенчатый 1Ц2У-160 используется для уменьшения частоты вращения и максимизации крутящего момента в приводах различных машин и механизмов. Эти агрегаты активно применяются в общемашиностроительных отраслях — от металлургии и строительства до пищевой промышленности, а также в крановом и погрузочном оборудовании, конвейерах, дробилках, насосах, мешалках и лебедках.

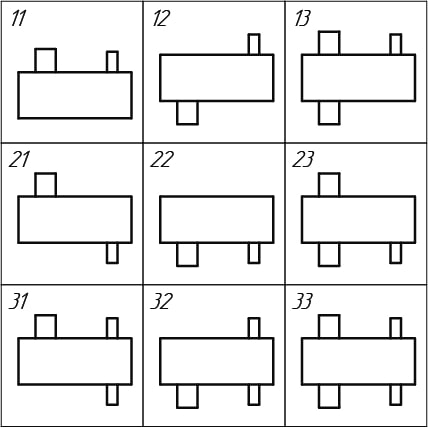

Конструкция редуктора включает две ступени цилиндрических зубчатых передач, что обеспечивает высокую надежность, износостойкость и КПД не менее 97%. Межосевое расстояние 160 напрямую влияет на общие габариты и типоразмер агрегата. Редукторы выпускаются в различных типоразмерах и исполнениях, с разными вариантами сборок (11, 12, 21, 22 и др.). Это позволяет точно подобрать расположение быстроходного и тихоходного валов под конкретную задачу. Они рассчитаны на эксплуатацию в климатическом исполнении У3/У4 и могут работать как в непрерывном, так и в повторно-кратковременном режиме с переменной или постоянной нагрузкой. Габаритные и присоединительные размеры 1Ц2У-160 строго соответствуют отраслевым стандартам и дают возможность легко интегрировать редуктор в существующие приводные механизмы.

К преимуществам агрегатов относят:

• Почти полное отсутствие люфта.
• Прочность.
• Разнообразие вариантов сборки.
• Энергосбережение.

Пример условного обозначения редуктора цилиндрического двухступенчатого 1Ц2У 160

Редуктор 1Ц2У-160-40-11-КК-У3, где

• 1Ц2У — цилиндрический двухступенчатый горизонтальный редуктор;

• 160 — межосевое расстояние, мм;

• 40 — номинальное передаточное число из стандартного ряда;

• 11 — вариант сборки;

• КК — коническое исполнение входного и выходного валов;

• У3 — климатическое исполнение по ГОСТ 15150.

Редуктор цилиндрический двухступенчатый 1Ц2У 160 отличается повышенной механической прочностью. Допускаемая радиальная нагрузка на выходном валу составляет 9 000 Н при постоянной нагрузке и до 12 500 Н в легком режиме (ПВ=15%). Масса агрегата — до 57 кг (алюминиевый корпус).

Техническое обслуживание редуктора 1Ц2У-160 включает:

• регулярную проверку уровня и состояния масла;

• контроль за герметичностью корпуса и отсутствием утечек;

• осмотр на предмет посторонних шумов или вибраций.

Редукторы поставляются с чугунным (или алюминиевым, в зависимости от типоразмера) корпусом и проходят заводскую обкатку. Необходимая скорость вращения исполнительного механизма при заданном режиме работы обеспечивается оборотами выходного вала 18 - 187,5 об/мин. Мощность двигателя 2,2 - 25,0 кВт позволяет подобрать оптимальное сочетание для требуемого привода. Крутящий момент 1250 Н*м позволяет агрегату эффективно передавать вращение при высоких нагрузках.

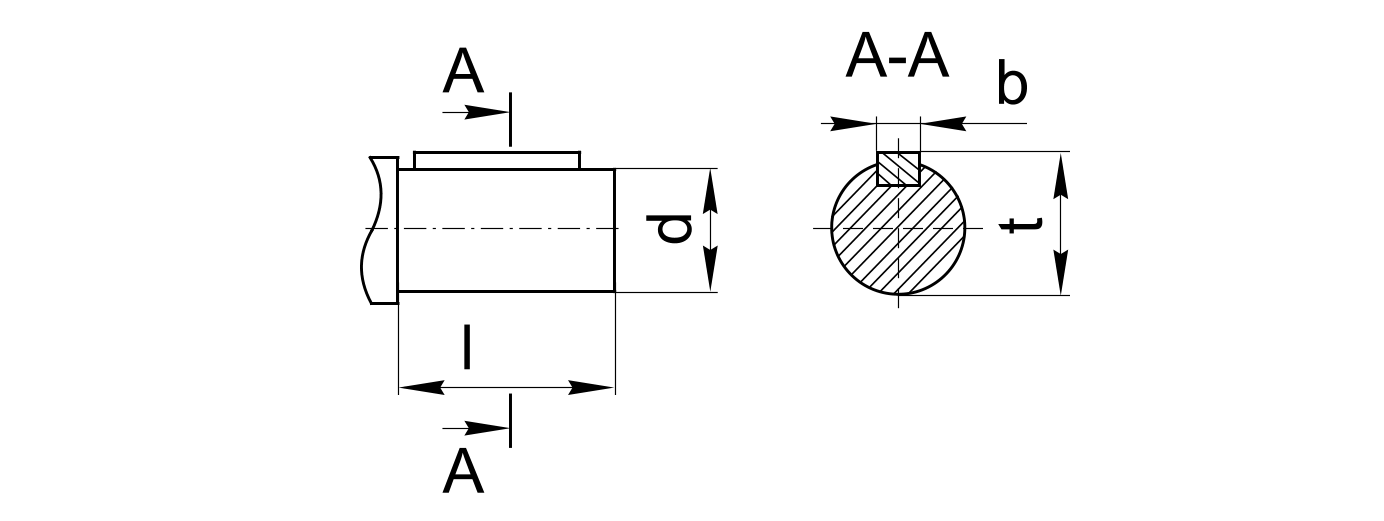

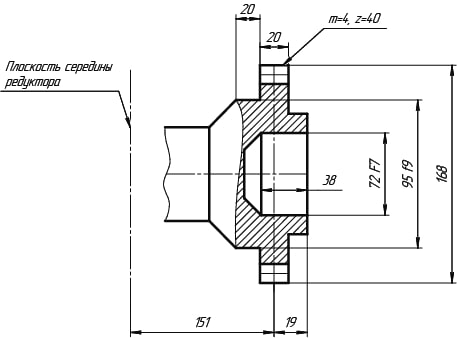

А чтобы выбрать метод присоединения рабочего оборудования, обращайте внимание на исполнение конца выходного вала Ц, К, М, П (Цилиндрический, Конический, c зубчатой Муфтой, Полый). В редукторах серии 1Ц2У оно может быть коническим (К), цилиндрическим (Ц), с зубчатой муфтой (М) или полым (П), что обеспечивает гибкость при монтаже на различные типы приводов и соответствие требованиям конкретной схемы механизма.

Важно соблюдать условия эксплуатации, указанные в паспорте: не превышать допустимые радиальные консольные нагрузки на входных и выходных валах, не вносить конструктивных изменений и не использовать оборудование вне заявленных режимов. При соблюдении этих требований срок службы редуктора достигает 15 лет.
