Насос для перекачки масла

Виды масляных насосов

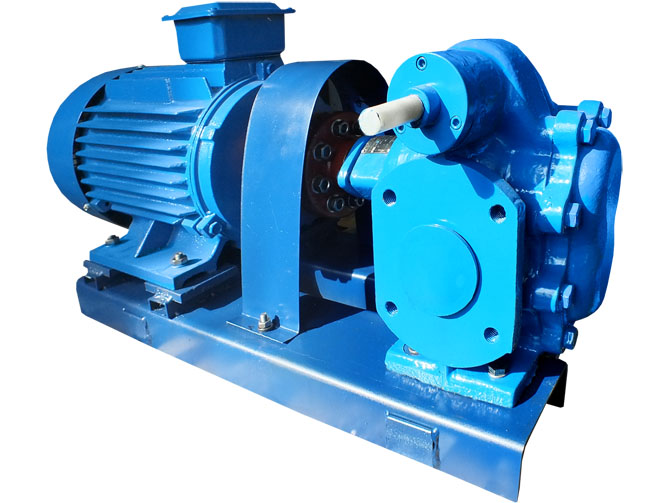

Шестеренный насос НМШ/НМШФ. Фото производителя: АО «ГМС Ливгидромаш».

Двухвинтовой насос 2ВВ. Фото производителя: АО «ГМС Ливгидромаш».

Трехвинтовой насос 3В. Фото производителя: АО «ГМС Ливгидромаш».

Одновинтовой насос Н1В/АН1В. Фото производителя: АО «ГМС Ливгидромаш».

Краткое описание представленных групп

• НМШФ, НМШГ, НМШ и Ш — объемные шестеренные насосы для чистых нефтепродуктов: масел, топлива и мазута. НМШФ имеет фланцевое исполнение, НМШ устанавливается на лапах, НМШГ предусматривает обогрев или охлаждение корпуса.

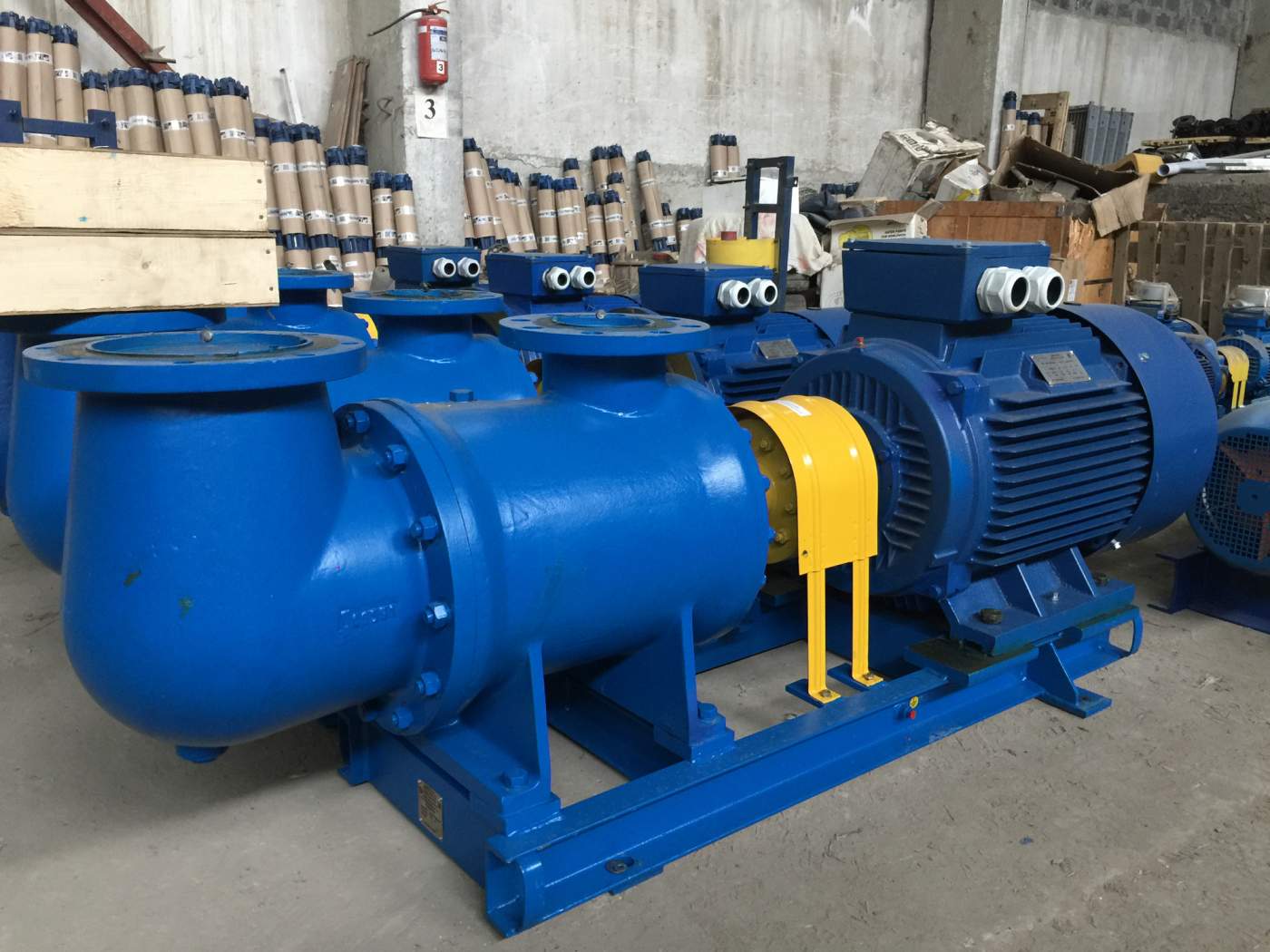

• 2ВВ — двухвинтовые насосы для жидкостей в широком диапазоне вязкости. Равномерная подача и вынесенные из продукта подшипники делают их удобными для нефтепродуктов и технологических линий.
• А1 3В, А2 3В, А3 3В и другие исполнения — трехвинтовые насосы для чистых неагрессивных жидкостей со смазывающей способностью. Их выбирают для маслосистем, гидравлики и подачи топлива, когда важны малошумность и низкая пульсация.
• 1В, Н1В и АН1В — одновинтовые объемные насосы. Рабочая пара «металлический винт — эластомерная обойма» позволяет перекачивать более вязкие и, для предусмотренных изготовителем исполнений, загрязненные жидкости.
• 2ВГ — двухвинтовые обогреваемые насосы для мазута и других вязких нефтепродуктов. Обогрев корпуса облегчает пуск и поддерживает требуемую вязкость продукта.

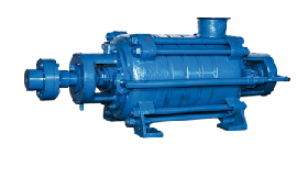

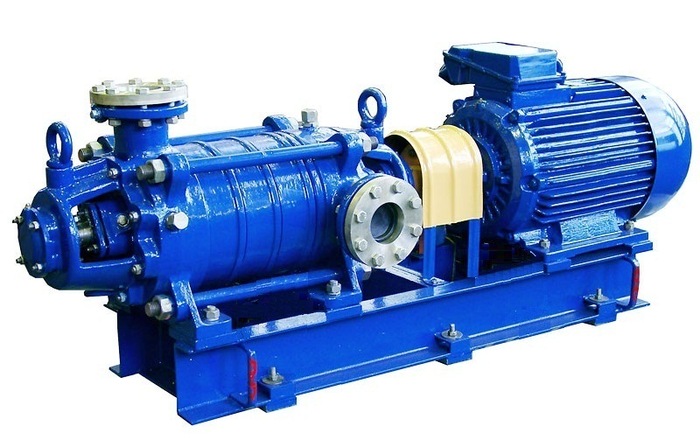

• ЦНСМ — горизонтальные секционные многоступенчатые насосы для турбинного масла и близких по свойствам масляных сред. Выбор этой группы оправдан, когда требуется сравнительно большой напор при стабильной подаче.

Как выбрать тип насоса

Сначала задают рабочую точку — требуемую подачу и давление или напор. Затем проверяют вязкость при минимальной температуре пуска, температуру в установившемся режиме, плотность, смазывающую способность и загрязненность среды. После этого выбирают конструкцию, материал проточной части, уплотнение, климатическое и взрывозащищенное исполнение.

Важно: диапазоны вязкости и температуры отличаются не только между сериями, но и между типоразмерами. Окончательное решение принимают по паспорту и характеристике конкретного агрегата.

Расшифровка условных обозначений

Пример шестеренного агрегата: НМШФ 0,6-25-0,25/25Ю-3 ОМ2.

• НМШФ — насос масляный шестеренный фланцевый; НМШ — исполнение на лапах; НМШГ — исполнение с обогревом или охлаждением корпуса; Ш — шестеренный насос.
• 0,6 — подача насоса в литрах на 100 оборотов.
• 25 — наибольшее давление насоса, кгс/см².
• 0,25 — подача агрегата, м³/ч; число после косой черты — давление на выходе, кгс/см².
• Б, Ю, К — обозначения материала проточной части: бронза, алюминий и его сплавы, нержавеющая сталь; чугун может не обозначаться.
• Последующие цифры и буквы задают исполнение двигателя, климатическое исполнение и категорию размещения.

Для ЦНСМ маркировка строится по схеме «тип — подача — напор»: например, ЦНСМ 13-175 — секционный насос для масляной среды с номинальной подачей 13 м³/ч и напором 175 м.

Пример ЦНСМт 13-70т

• ЦНСМ — центробежный секционный многоступенчатый насос для масляных сред.
• т — торцевое уплотнение вала.
• 13 — номинальная подача, м³/ч.
• 70 — номинальный напор, м.

Пример двухвинтового агрегата: А2 2ВВ 10/16-6/6,3 Б У2.

• А2 — конструктивное исполнение насоса.
• 2ВВ 10/16 — обозначение насоса по ГОСТ 20572.
• 6 — подача агрегата, м³/ч; 6,3 — давление, кгс/см².
• Б — бронзовая проточная часть; У2 — климатическое исполнение и категория размещения.

Пример трехвинтового агрегата: А1 3В 125/16-90/6,3 Б-2.

• А1 — конструктивное исполнение.
• 3В 125/16 — обозначение насоса по ГОСТ 20883.
• 90 — подача агрегата, м³/ч; 6,3 — давление, кгс/см².
• Б — материал проточной части; 2 — исполнение электродвигателя.

Принцип работы насосов

Для всех объемных насосов обязательна защита напорной линии от недопустимого давления. Предохранительное устройство и схему его возврата выбирают по руководству изготовителя и проекту установки.

Типовая схема монтажа

Байпас или предохранительный клапан: с напорной стороны обратно во всасывающую линию либо в емкость — только по схеме производителя и проекту маслосистемы.

• Всасывающая линия должна быть короткой, герметичной и по возможности без резких сужений; ее диаметр выбирают по допустимой скорости и потерям давления.
• Трубопроводы присоединяют без передачи усилий на патрубки насоса. После монтажа проверяют соосность валов и ограждение муфты.
• Для холодного вязкого масла предусматривают подогрев продукта, корпуса или линии, если это допускает выбранное исполнение.
• Приборы контроля размещают так, чтобы оператор видел давление до и после насоса; для ответственных установок добавляют контроль температуры, вибрации и перепада давления на фильтре.

Варианты комплектаций

Также в поставку входит официальная документация от производителя:

• паспорт оборудования
• руководство по эксплуатации
• прочая документация в зависимости от производителя

Условия применения

Срок службы и хранение

Срок службы зависит от серии, исполнения, режима и соблюдения технического обслуживания. Гарантийный срок, назначенный ресурс, срок хранения и периодичность переконсервации берут из паспорта конкретного агрегата и договора поставки.

При хранении насос защищают от влаги, пыли и коррозии, сохраняют заводские заглушки и консервацию. С установленной изготовителем периодичностью контролируют состояние упаковки и защитных покрытий, при необходимости выполняют переконсервацию и проворачивание ротора. Перед вводом после длительного хранения проверяют уплотнения, подшипники, свободное вращение и состояние смазки.

Краткое руководство по эксплуатации

• Сверить паспорт, направление вращения и соответствие агрегата рабочей точке, среде и климатическому исполнению.
• Проверить фундамент, крепеж, соосность валов, ограждение муфты, заземление и отсутствие нагрузки от трубопроводов.
• Промыть систему, очистить фильтр, открыть требуемую арматуру и заполнить насос перекачиваемой жидкостью по руководству изготовителя.
• Кратковременно проверить направление вращения только способом, разрешенным руководством. Электрические работы выполняет квалифицированный персонал.
• После пуска контролировать давление, подачу, ток двигателя, температуру подшипников и масла, утечки, шум и вибрацию.
• Не допускать сухого хода объемных насосов, работы при закрытой напорной арматуре и длительной эксплуатации вне допустимого диапазона.
• При кавитационном шуме, резком росте вибрации, температуры или тока остановить агрегат и устранить причину.
• Перед обслуживанием отключить питание, исключить повторный пуск, перекрыть линии, снять давление и охладить оборудование.

Важно: этот чек-лист не заменяет руководство по эксплуатации конкретного насоса, проект маслосистемы и требования промышленной безопасности.

Назначение и особенности устройства

Масляные насосы применяют в системах смазки, гидроприводах, на участках слива и налива, в топливных и технологических линиях, а также для перекачивания мазута и других нефтепродуктов. Разные конструкции решают разные задачи: шестеренный НМШ / НМШФ / НМШГ переносит продукт в полостях между зубьями, винтовые насосы 2ВВ / 3В / Н1В / АН1В / 2ВГ перемещают жидкость вдоль оси роторов, а центробежный ЦНСМ создает напор последовательными ступенями.

Для чистых смазывающих масел обычно рассматривают шестеренные и трехвинтовые агрегаты. Для высокой вязкости, мягкой подачи и некоторых загрязненных сред применяют предусмотренные изготовителем одно- или двухвинтовые исполнения. Центробежные выбирают для турбинного масла, когда нужна секционная многоступенчатая конструкция и заданный напор.

Эксплуатация и контроль состояния

Ресурс насосного агрегата во многом определяется не номинальной мощностью, а условиями всасывания, вязкостью при пуске, чистотой продукта, соосностью привода и правильной настройкой защиты. В эксплуатационный журнал полезно заносить давление до и после насоса, температуру масла и подшипников, ток двигателя, вибрацию, перепад на фильтре и объем утечки через уплотнение.

Рост шума и вибрации может указывать на кавитацию, подсос воздуха, загрязнение фильтра, нарушение соосности или износ рабочих органов. Падение подачи проверяют вместе с вязкостью, частотой вращения, состоянием байпаса и герметичностью всасывающей линии.

Преимущества

• широкий выбор конструкций для чистых, вязких и специальных масляных сред;
• подбор по подаче, давлению или напору, вязкости, температуре и условиям всасывания;
• исполнения с обогревом корпуса, разными материалами проточной части и типами уплотнений;
• возможность общепромышленного, морского и взрывозащищенного исполнения для предусмотренных серий;
• агрегатная поставка с электродвигателем, рамой, муфтой, ограждением и дополнительной автоматикой;
• поставка запасных частей и документации для обслуживания.

Оформление заказа

Для технического подбора направьте требуемые подачу и давление или напор, название и состав жидкости, плотность, вязкость при рабочей и минимальной пусковой температуре, содержание и размер примесей, температуру, давление на входе, режим работы и требуемый диапазон регулирования.

Также укажите климатическое исполнение и категорию размещения, класс взрывоопасной зоны, параметры электросети, материал проточной части, тип уплотнения, необходимость обогрева, автоматики, резервного агрегата и запасных частей. Если заменяется существующий насос, приложите фото заводской таблички, паспорт и схему обвязки.

Специалисты ООО «Насосэнергомаш» помогут сопоставить рабочую точку с характеристикой насоса, проверить запас по всасыванию и мощность двигателя, согласовать исполнение и комплект поставки. Заказ можно оформить через сайт, по телефону или электронной почте, указанным в разделе контактов.
