Насос А1 3В 0,6/63-1/25Б

0,6/63-1/25Б
Заказать
на заказ
Купить насос 0,6/63-1/25Б в Ростове-на-Дону
Скидка при заказе с сайта
Купить насос 0,6/63-1/25Б в Ростове-на-Дону
Цены ниже, чем у производителей
Купить насос 0,6/63-1/25Б в Ростове-на-Дону
Доставка по России
Купить насос 0,6/63-1/25Б в Ростове-на-Дону
Бесплатная помощь в подборе
Технические характеристики
Напорная характеристика
Чертеж в разрезе

Технические характеристики насоса А1 3В 0,6/63-1/25Б

НазваниеЗначение
СерияА1 3В
Подача, м³/ч1
Давление насоса кгс/см25
Частота вращения, об/мин2900
Мощность, кВт2.2
КПД, %67
Кинематическая вязкость перекачиваемой жидкости, мм2/с (сСт), не менее
Вакууметрическая высота всасывания, м6,5
Тип конструкции насосавинтовые
Область примененияперекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, металлургия, горное дело
Перекачиваемая среданефть, дизтопливо, мазут, масло, высоковязкие среды

Агрегаты электронасосные "НК" - центробежные, горизонтальные, консольные, одноступенчатые - предназначены для перекачивания нефти и нефтепродуктов с температурой от 273 до 353 К (от 0 до +80 С) и от 273 до 473 К (от 0 до +200 С). Электронасосные агрегаты изготавливаются для эксплуатации во взрывоопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом.нефти и нефтепродуктов с плотностью до 1 т/м3 и вязкостью до 0,01 см2/сек.

Конструкция

Агрегат электронасосный состоит из насоса и двигателя, смонтированных на общей фундаментной плите. Привод насоса от двигателя осуществляется через упругую муфту. Насос – центробежный, консольный, одноступенчатый на отдельной стойке. Подвод перекачиваемой жидкости к насосу осуществляется горизонтально по оси насоса, отвод – вертикально вверх. Направление вращения ротора по часовой стрелке, если смотреть со стороны всасывания.

Наибольшее допускаемое давление на входе в насос 0,68 МПа (7 кгс/см2).

Уплотнение вала насоса - двойное торцовое или двойное сальниковое. Материал деталей проточной части - серый чугун.

Условные обозначения

Пример: 4нК-5х1-ухл4

  • 4 - диаметр входа, уменьшенный в 25 раз,
  • н - насос нефтяной,
  • К - консольный,
  • 5 - коэффициент быстроходности, уменьшенный в 10 раз,
  • 1 - одноступенчатый,
  • ухл - климатическое исполнение (районы с умеренным и холодным климатом)
  • 4 - категория размещения при эксплуатации.

Внимание! В скобках указан диаметр рабочего колеса (мм).

Питание

  • напряжение – 380 В
  • частота тока – 50 Гц
  • ток – переменный

Назначение

Насос трехвинтовой 3В и агрегаты электронасосные на его основе предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью от 0,1×10-4 до 7,5×10-4 м2/с (от 1,9 до 1000 ВУ) и температурой до 353 К (80°С).

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости. При перекачивании жидкостей, аналогичных дизельному топливу, давление на выходе должно быть снижено до 0,5 МПа (5,0 кгс/см2). Верхний предел вязкости ограничивается частотой вращения и мощностью комплектующего привода.

По согласованию с предприятием-изготовителем допускается применение насосов для перекачивания жидкостей с температурой до 373 К (100°С).

О допустимом давлении насоса при перекачивании жидкостей, отличных по физико-механическим свойствам от нефтепродуктов (масел, дизельного топлива), необходимо в каждом конкретном случае запросить изготовителя.

Насос относится к изделиям общего назначения (ИОН) вид 1 (восстанавливаемый) ГОСТ 27.003-90. Климатическое исполнение У, категория размещения при эксплуатации 3, а так же климатическое исполнение Т, категория размещения при эксплуатации 2 по ГОСТ 15150-69.

Конструкция

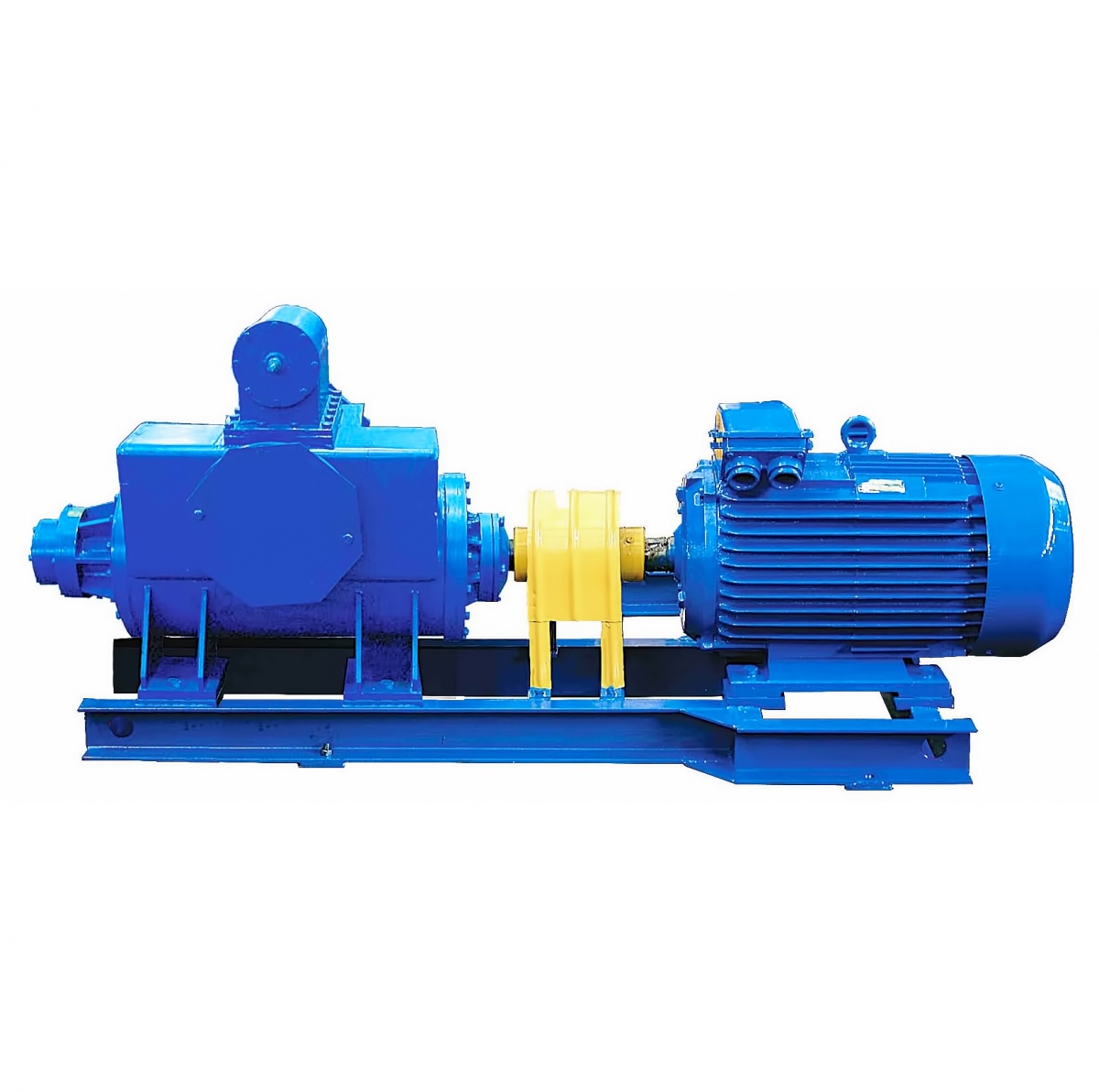

Агрегат электронасосный состоит из трехвинтового насоса и электродвигателя, которые сагрегатированы на общей раме и соединены муфтой, защищенной кожухом.

По принципу действия трехвинтовой насос – объемный. Насос состоит из следующих основных деталей и сборочных единиц: корпуса с крышками, обоймы, одного ведущего и двух ведомых винтов, торцового уплотнения.

Внутри корпуса вставлена обойма с тремя смежными цилиндрическими расточками, в которых расположены один ведущий и два ведомых винта, служащих для уплотнения ведущего винта.

Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение, нарезка двухзаходная, на ведущем винте ‑ левая, на ведомых– правая.

При вращении винтов во всасывающей камере насоса создается разряжение, в результате чего перекачиваемая жидкость под давлением атмосферы поступает во впадины нарезки винтов, взаимно замыкающихся при их вращении. Замкнутый в нарезке винтов объем жидкости перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную полость. Направление входа и выхода перекачиваемых жидкостей на рисунках указано стрелками.

Тип уплотнения вала - торцовое (одинарное или двойное).

Применение

  • в системах подачи топлива (мазут, дизельное топливо) в котельных установках, объектах теплоэнергетики,
  • в качестве насосов высокого давления (для перекачивания минеральных масел) в системах гидравлики,
  • в технологических и транспортных системах нефтеперерабатывающих предприятий,
  • для перекачки/перевалки нефтепродуктов транспортными морскими и железнодорожными терминалами,
  • для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов предприятиях металлургии, горно-обогатительной отрасли и предприятиях нефтехимии.

Особенности/Преимущества

  • простота конструкции, возможность проведения ремонта заменой изношенных деталей
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможно изготовление агрегата как в горизонтальном так и вертикальном исполнении
  • насосы типа А3 3Вх2 комплектуются одинарными торцовыми уплотнениями, по требованию заказчика могут комплектоваться двойными торцовыми уплотнениями
  • в насосах типа А3 3Вх2 подшипники вынесены из перекачиваемой жидкости, что существенно позволило увеличить срок эксплуатации насоса, широкое распространение получили при перекачивании мазута
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости.

Условные обозначения

Например:

Насос А2 3В 63/25 Б-ТВ1-Р2-Гэ У2 ТУ 26-06-1546-89

Насос А3 3Вх2 400/16 Б-А-ТД4-Р4-Гт-Е УХЛ 4 ТУ 26-06-1546-89, где:

  • Насос – тип оборудования
  • А2, А3 – конструктивное исполнение насоса;
  • 3В – насосы трехвинтовые;
  • х2 – винты насоса с двухпоточным направлением нарезки (однопоточные винты– без обозначения);
  • 63, 400 – теоретическая производительность насоса в литрах за сто оборотов ведущего винта;
  • 25, 16 – расчетное давление насоса в МПа увеличенное в 10 раз;
  • Б – сменная обойма (предприятие – изготовитель оставляет за собой право выбора материала обоймы);
  • А –материал корпусных деталей насоса:
    • К–хромоникелевая сталь,
    • Ю–алюминий,
    • А–сталь 09Г2С,
    • без обозначения - Ст3, сталь 20, чугун;
  • ТВ, ТД–тип уплотнения:
    • ТВ - одинарное торцовое со вспомогательным,
    • ТД - двойное торцовое,
    • ТТ - торцовое типа тандем,
  • 1, 4–производитель уплотнения:
    1. АО «ГМС Ливгидромаш»;
    2. ООО «Игл Бургманн»;
    3. ЗАО НПО «УНИХИМТЕК»;
    4. ТРЭМ Инжиниринг;
    5. ООО «НКП «ГЕРМЕТИКА»
    6. ООО «Джон Крейн Рус»
    7. ООО «АЕССИЛ Рус»
    8. НКП «МегаТехКом»
  • Р2, Р4 –Тип резиновой смеси примененной в РТИ:
    • Р1 - 3826,
    • Р2 - 1314,
    • Р3 - СБ-26,
    • Р4 - прочие.
  • Гэ, Гт –исполнение насоса по обогреву:
    • Гэ - электрообогрев,
    • Гт - обогрев теплоносителем
    • без обозначения - без обогрева;
  • Е – взрывобезопасное исполнение насоса;
  • У, УХЛ –климатическое исполнение насоса по ГОСТ 15150;
  • 2, 4 –категория размещения насоса по ГОСТ 15150;
  • ТУ 26-06-1546-89обозначение технических условий на поставку.

Например Агрегат А2 3В 63/25-45/25 Б-ТВ1-Р2-Гэ-55 У2 ТУ 26-06-1546-89

Агрегат А3 3Вх2 400/16-320/10 Б- А-ТД4-Р4-Гт-132-Е УХЛ4 ТУ 26-06-1546-89, где:

  • Агрегат – тип оборудования
  • А2, А3 – конструктивное исполнение насоса;
  • 3В – насосы трехвинтовые;
  • х2 – винты насоса с двухпоточным направлением нарезки (однопоточные винты– без обозначения);
  • 63, 400 – теоретическая производительность насоса в литрах за сто оборотов ведущего винта;
  • 25, 16 – расчетное давление насоса в МПа увеличенное в 10 раз;
  • 45, 320 – производительность насоса в агрегате в м3/ч;
  • 25, 10 – максимальное давление насоса в агрегате в МПа увеличенное в 10 раз;
  • Б – сменная обойма (предприятие – изготовитель оставляет за собой право выбора материала обоймы);
  • А – материал корпусных деталей насоса:
    • К–хромоникелевая сталь,
    • Ю–алюминий,
    • А–сталь 09Г2С,
    • без обозначения - Ст3, сталь 20, чугун;
  • ТВ, ТД –тип уплотнения:
    • ТВ - одинарное торцовое со вспомогательным;
    • ТД - двойное торцовое;
    • ТТ - торцовое типа тандем.
  • 1, 4 –производитель уплотнения:
    1. АО «ГМС Ливгидромаш»;
    2. ООО «Игл Бургманн»;
    3. ЗАО НПО «УНИХИМТЕК»;
    4. ТРЭМ Инжиниринг;
    5. ООО «НКП «ГЕРМЕТИКА»
    6. ООО «Джон Крейн Рус»
    7. ООО «АЕССИЛ Рус»
    8. НКП «МегаТехКом»
  • Р2, Р4 –тип резиновой смеси примененной в РТИ:
    • Р1 - 3826,
    • Р2 - 1314,
    • Р3 - СБ-26,
    • Р4 - прочие.
  • Гэ, Гт –исполнение насоса по обогреву:
    • Гэ - электрообогрев,
    • Гт - обогрев теплоносителем
    • без обозначения - без обогрева;
  • 55, 132 –мощность комплектующего электродвигателя, кВт;
  • Е –взрывобезопасное исполнение агрегата (общепромышленное исполнение агрегата– без обозначения);
  • У, УХЛ –климатическое исполнение насоса по ГОСТ 15150;
  • 2, 4 –категория размещения насоса по ГОСТ 15150;
  • ТУ 26-06-1546-89 –обозначение технических условий на поставку.

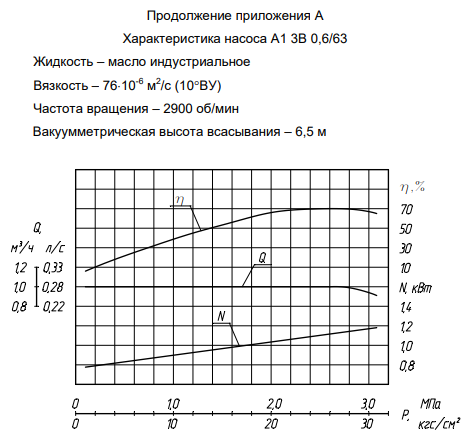

Напорная характеристика насоса А1 3В 0,6/63-1/25Б

Напорная характеристика насоса А1 3В 0,6/63-1/25Б

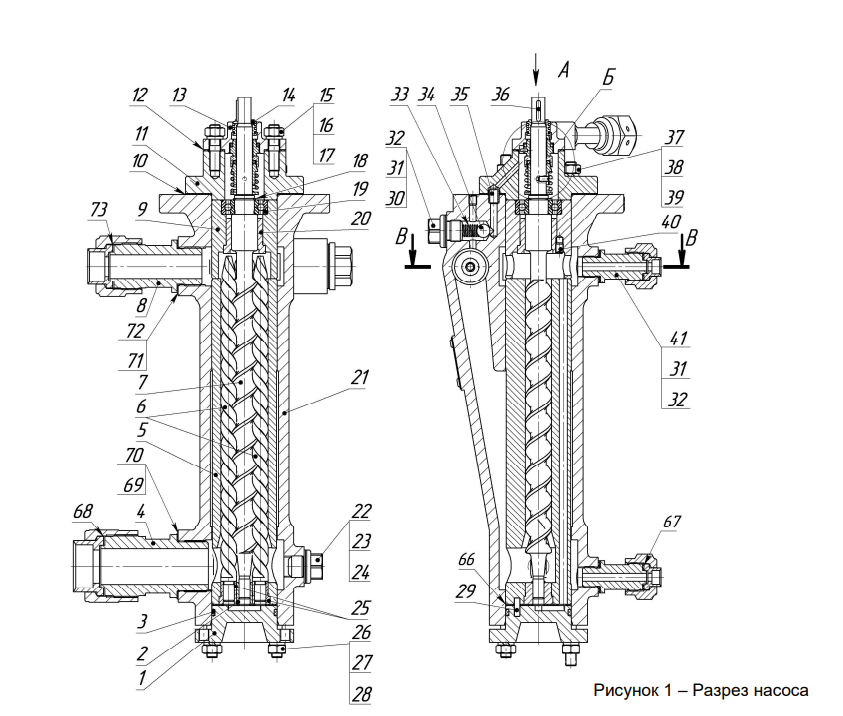

Насос А1 3В 0,6/63-1/25Б в разрезе

Насос 0,6/63-1/25Б в разрезе

череж в разрезе
