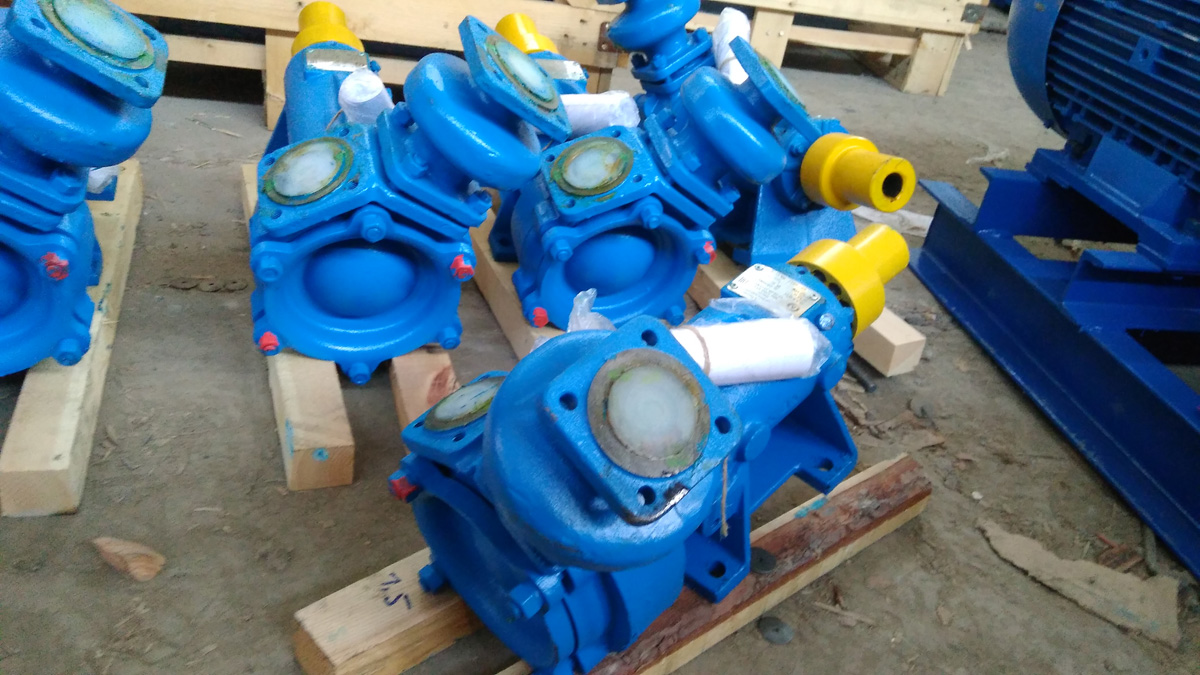

Насосы ВК, ВКС, ВКО

Конструкция, технические параметры

Оборудование подобного вида представлено несколькими модификациями устройств, которые предназначены для эксплуатации со средой определенных характеристик.

• Так, вихревой насосс маркировкой ВК (консольный) подходит для перекачивания растворов (воды и аналогичных по вязкости жидкостей).
• ВКО (обогреваемый/охлаждаемый) — это более совершенный тип, здесь предусмотрен специальный нагревательный элемент, что позволяет работать с веществами, которые быстро замерзают.
• Насос вихревой самовсасывающийВКС предназначен для жидкости с определенной вязкостью.

Технически все они, в том числе насос ВКС, выполнены по одинаковой схеме с электродвигателем и собственно насосной частью на единой раме, соединенными муфтой. Вал вращается в двух подшипниковых узлах, уплотнение с торца может быть выполнено в виде сальника с мягкой набивкой, поэтому такие устройства не применяются для быстро воспламеняющихся, горючих соединений, а также в условиях, способных привести к возникновению пожара или взрыву. Само вещество под воздействием даижения рабочего колеса перемещается по кольцевому каналу, соединенному с двумя патрубками на входе и выходе. Расположение конструкции — горизонтальное.

При этом отдельные элементы в зависимости от температуры перекачиваемой среды, с которой соприкасаются, могут быть выполнены из разных материалов:

• чугуна (обозначение в маркировке — литера А, от минус 15 до плюс 85 градусов по Цельсию);
• бронзы (Б, от минус 40 до 85);
• нержавеющей стали (К, -40 — +85).

ВК и насос вихревой самовсасывающий бывают во всех трех вариантах, ВКО представлен только в чугунном исполнении.

Кроме того, оборудование выпускается в версиях для различных климатических и погодных условий, например, У в маркировке означает "умеренный", а ОМ — предназначенный для морского или речного транспорта. Агрегаты также имеют различные габариты и массу, мощность, отличаются параметрами скорости подачи (измеряется в литрах в секунду) и напора (в метрах).

Условное обозначение

ВК(С)(О) 1/16 А(К)(Б)-2Г

ВК – тип:

ВК - вихревой консольный,

ВКС - вихревой консольный самовсасывающий,

ВКО - вихревой консольный обогреваемый (охлаждаемый);

1 - подача, л/с;

16 - напор, м;

А - обозначение материала проточной части, где К - нержавеющий материал, А - чугунный, Б - бронзовый;

2Г - двойное торцовое уплотнения вала.

Сроки службы и хранения

Срок службы 8 лет, срок хранения 2 года при хранении в условиях 6(ОЖ2) ГОСТ15150-69.

Инструкция

Руководство по эксплуатации № Н48.547.01.000 РЭ / ТУ26-06-1213-81

Скачать (10.09.2015 / 1.81 МБ / pdf)

Сертификаты

Сертификат соответствия, соответствующий техническому регламенту таможенного союза - ТР ТС 010/2011 "О безопасности машин и оборудования

Скачать (28.04.2016 / 2.4 МБ / pdf)

Вихревой насос купить выгодно

Насосы ВКС и все другие модификации на выгодных условиях вы найдете в компании «Насосэнергомаш». Мы работаем с 1998 года и за это время приобрели сотни клиентов, партнеров и друзей не только в Ростове-на-Дону, но и по всей стране. Они ценят высокое качество поставляемой продукции и разумные цены. Именно этим приоритетам мы отдаем предпочтение и сегодня.

Подобрать подходящий вихревой насос, купить оборудование в зависимости от технических задач проще всего на нашем сайте www.nasosdon.ru. Здесь вы найдете разные типы, в том числе вихревой самовсасывающий насос, выбрать помогут опытные, знающие специалисты. Проконсультироваться можно по телефонам наших представительств: +7 (863) 200-03-88, 220-93-92.

Мы отправим насос ВКС и любые другие агрегаты по вашему заказу в любое место в России. Если вам удобнее забрать изделие самостоятельно, то это возможно сделать с нашего склада в Ростове-на-Дону.
