Поршневой компрессор К20М

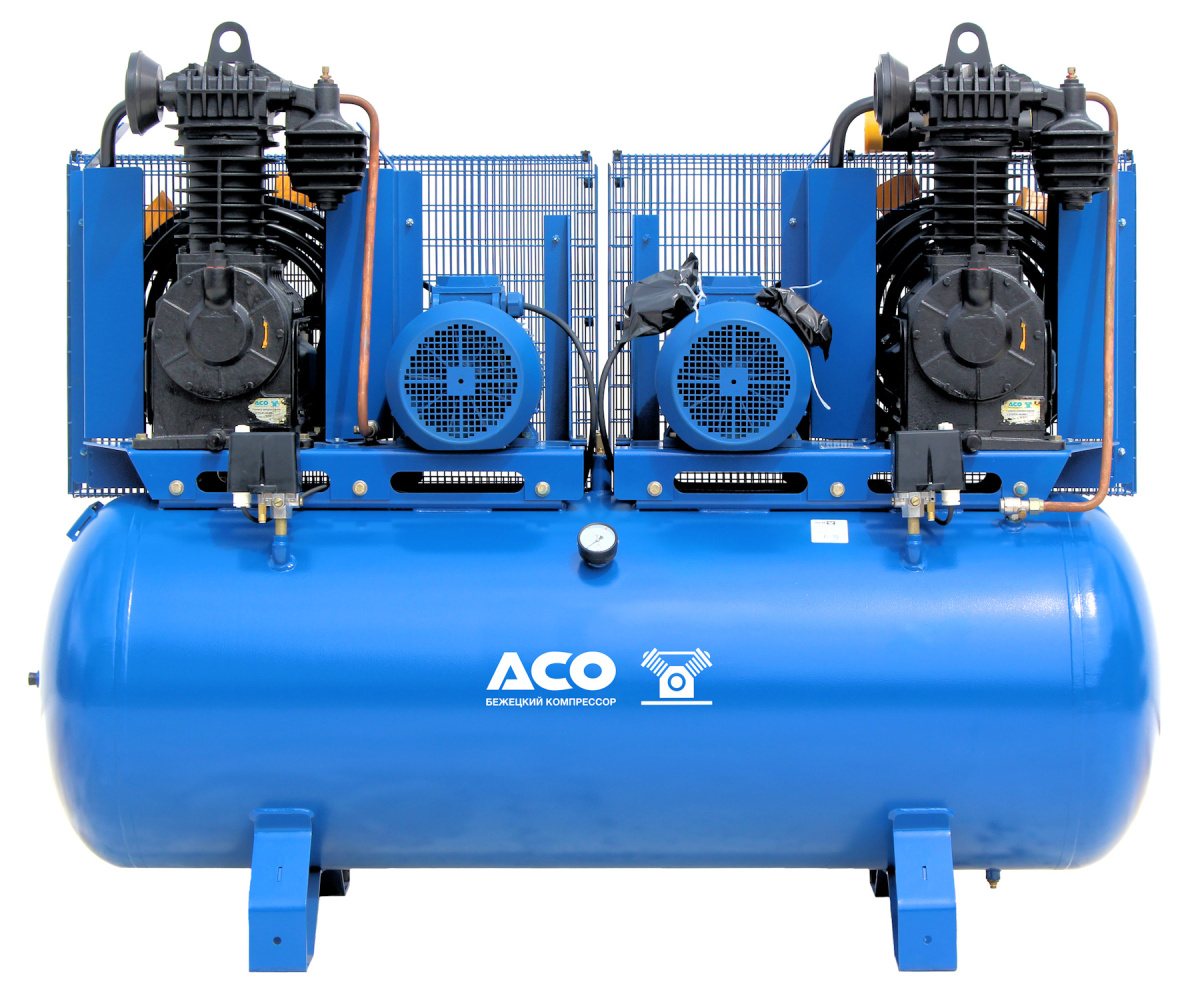

Стационарный поршневой компрессор К20М серии «тандем» отличается максимальным рабочим давлением в 16 атмосфер и представляет собой две компрессорные головки С415М.01, установленные на одном ресивере объемом 500 л. Компрессорные головки вращают два электродвигателя по 7,5 кВт /380 В. Производительность компрессора на входе составляет 1800 л/мин., производительность по нагнетанию 1400 л/мин. Габариты 200 х 75 х 150 см., вес 545 кг.

В результате модернизации поршневого компрессора К20 изменилась конструкция системы охлаждения компрессорной головки, с заменой имеющегося, трудоемкого в изготовлении, ограждения К20.00.01.000 на унифицированное от серийных моделей С415М, С416М. Также отпала необходимость в креплении диска С415М.01.00.900 на маховик компрессорной головки, он заменен на лопасти. В связи с этим в конструкции системы охлаждения появились конструктивные элементы в виде направляющих для подачи потока воздуха в термонапряженные места компрессорной головки.

Для защиты движущихся механизмов компрессора К22М от контакта с персоналом используется сетчатое ограждение. Для удобства открывания или снятия ограждения предусмотрены специальные замки.

Также изменения привели к модификации конструкции ресивера. Теперь воздухосборник имеет обозначение К20М.05.01.000, а один из трубопроводов, соединяющий компрессорную головку с ресивером, имеет обозначение К20М.00.00.100 вместо К20.00.00.300.

Компрессор К20М серии «тандем» обеспечивает высокие показатели производительности при относительно небольших размерах, характеризуются повышенной надежностью за счет меньшего количества циклов запуска/остановки, продолжает работу в случае поломки одной из компрессорных головок.

Контроль давления обеспечивают реле ведущих мировых производителей, проверенные на заводе длительными ресурсными испытаниями. Для ручного управления двигателем компрессора на реле имеется переключатель.

В определенных областях применения компрессорного оборудования качество сжатого воздуха может иметь принципиальное значение. Поступающий в пневмосистему воздух несет в себе влагу, вызывающую коррозию воздушной магистрали и оборудования. Для защиты магистрали и оборудования от коррозии рекомендуется комплектовать установку осушителем воздуха серии ОВ, который работает на основе экологически безопасного хладагента R134а, удаляя влагу посредством понижения температуры воздуха до точки росы +3 °С в соответствии с требованиями по 4 классу ISO 8573-1.

Рекомендуемая схема пневмосистемы
