Насос ЦН 160/112Е

160/112Е
Заказать
на заказ
Купить насос 160/112Е в Ростове-на-Дону
Скидка при заказе с сайта
Купить насос 160/112Е в Ростове-на-Дону
Цены ниже, чем у производителей
Купить насос 160/112Е в Ростове-на-Дону
Доставка по России
Купить насос 160/112Е в Ростове-на-Дону
Бесплатная помощь в подборе
Технические характеристики
Описание
Напорная характеристика
Чертеж в разрезе

Технические характеристики насоса ЦН 160/112Е

НазваниеЗначение
Типоразмер электронасосаЦН 160/112Е
Подача (номин.), м³/ч160
Напор, м112
Мощность, потребляемая насосом (макс.), кВт85
Частота вращения, об/мин2900
КПД насоса, %65
Частота тока, Гц50
Допускаемый кавитационный запас, м, не более4.8
Вид токаПеременный
Тип конструкции насосадвухстороннего входа
Область примененияперекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность
Перекачиваемая среданефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды

Условное обозначение

Например:   ЦН160/112а-Е-т-1-Ех У2 ТУ26-06-1640-91 ,  где :



  • ЦН - центробежный насос;
  • 160 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  • 112 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  • а, б, в - индекс обточки рабочего колеса:
    • а, б - уменьшенные,
    • в - специальная обточка колеса для топливозаправщиков),
    • без индекса - колесо основного диаметра;
  • Е – материал корпусных деталей:
    • Е - из углеродистой стали,
    • без обозначения - серый чугун (СЧ25);
  • т – тип торцового уплотнения:
    • т - одинарное торцовое уплотнение со вспомогательным,
    • тд - двойное торцовое уплотнение,
    • без обозначения - одинарное торцовое 7АР45В-К;
  • 1, 2, 3 - конструктивное исполнение насоса:
    • 1 - патрубки ниже оси насоса, шлицевый конец вала;
    • 2 - патрубки выше оси насоса, шлицевый конец вала;
    • 3 - патрубки выше оси насоса, шпоночный конец вала;
    • без индекса - патрубки ниже оси насоса, шпоночный конец вала;
  • Ех – для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах;
  • У2, Т2 или У3.1 –климатическое исполнение и категория размещения.



Назначение

Насосы центробежные типов ЦН160/112 и ЦН90/100 и агрегаты электронасосные на их основе (в дальнейшем - агрегаты) предназначены для перекачивания топлив для реактивных двигателей по ГОСТ 10227-2013, ГОСТ 12308-2013 в чистом виде или с противоводокристаллизационными жидкостями до 0,3% по массе (ТГФ – ГОСТ 17477-86, ТГФМ – ТУ6-10-1457-79, И – ГОСТ 8313-88 и И-М ТУ 6-10-1458-79, автомобильных бензинов ГОСТ 2084-77, авиационных бензинов ГОСТ 1012-2013 и дизельных топлив ГОСТ 305-2013), а также воды и других жидкостей, сходных с водой по вязкости и химической активности.

Насосы относятся к восстанавливаемым изделиям вида 1 ГОСТ 27.003-90. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ 31839-2012. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы соответствуют требованиям ТР ТС 010/2011 и ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II по, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с»-защита конструкционной безопасностью по ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011.

Особенности/преимущества

  • применение комплектующих проверенных поставщиков позволяет гарантировать успешную эксплуатацию при температурах до минус 40°С;
  • применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
  • наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

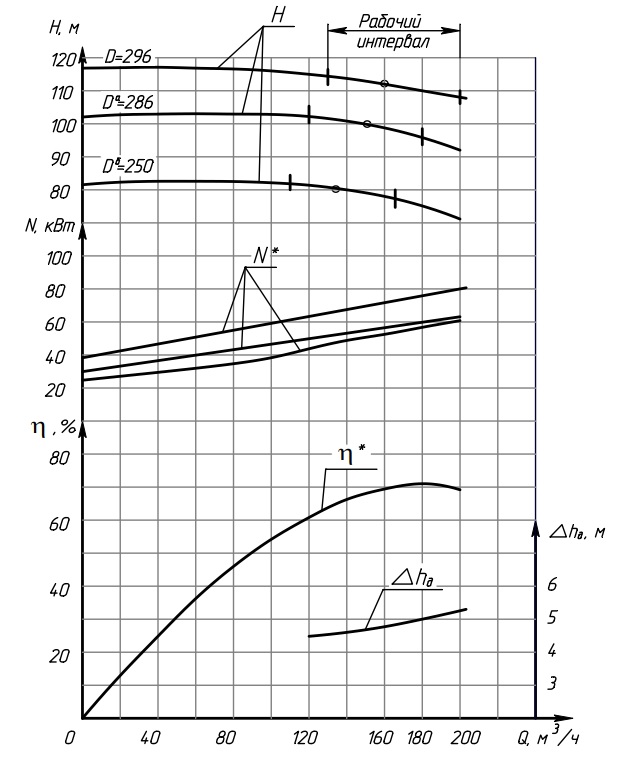

Напорная характеристика насоса ЦН 160/112Е

Напорная характеристика насоса ЦН 160/112Е

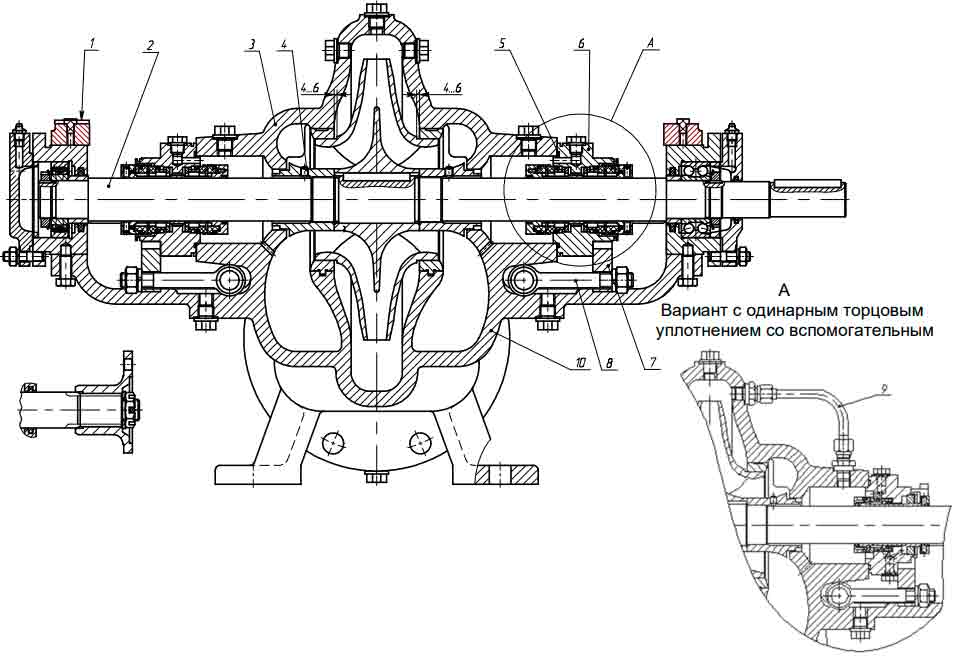

череж в разрезе
