Станция управления и защиты СУиЗ "Лоцман+ L2"

СУиЗ "Лоцман+ L2



 Назначение изделия

    СУиЗ предназначена для управления и защиты скважинных насосных агрегатов типа “ЭЦВ”, погружных насосов типа “Гном”, их аналогов как отечественного, так и импортного производства, а также любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором по командам оператора или сигналам от датчиков и соответствует требованиям технических условий



ТУ 3432-112-00217975-2011.

 СУиЗ соответствует климатическому исполнению У2 по ГОСТ15150-69.

 (У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40 до плюс 40 С и относительной влажности 100% при 25 С).

Степень защиты СУиЗ от воды и пыли - IP 21 или IP 54 по ГОСТ 14254-96.

По степени защиты человека от поражения электрическим током СУиЗ относится к классу 1

по ГОСТ 12.2.007.0 -75. Сертификат соответствия № ТС RU C-RU.АЯ45.В.00391

Действителен с 31.03,2015 по 30.03.2020г.

Устройство и принцип работы

     Станция управления и защиты состоит из щита со съемной монтажной панелью, внутри которого установлены автоматический выключатель, электромагнитный контактор, три клеммных блока (силовые и сигнальный), датчики тока (токовые трансформаторы) и микроконтроллерное устройство управления и защиты “L2" (далее по тексту МК). На дверце щита предусмотрено прозрачное окно для контроля состояния станции. На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций. Принцип работы СУиЗ основан на обработке сигналов, поступающих от внешних источников на МК, и управлении электромагнитным контактором, включающим /отключающим электродвигатель. Возможен или ручной режим работы, при котором запуск / останов двигателя осуществляется нажатием кнопок “ПУСК” / ”СТОП”, или один из автоматических режимов, при котором запуск / останов электродвигателя осуществляется по сигналу(-ам) от датчика(-ов) уровня или давления. Полное описание режимов работы, настройки и аварийных ситуаций находится в Руководстве по программированию L2.

Преимущества конструкции

  Основной особенностью работы СУиЗа является его способность настраивания всевозможных специфических режимов автономного управления и защиты для наиболее эффективной эксплуатации. Кроме того, подключать и использовать эту станцию может даже неквалифицированный персонал.

Высокие показатели эффективности никак не повлияли на ценообразование, поэтому пользователи могут обзавестись этим устройством по доступной цене, если сравнивать с аналогами. Данная СУиЗ полностью соответствует заявленным характеристикам и имеет все необходимые сертификаты соответствия.

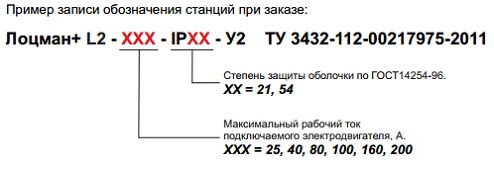

    Обозначение станций

Консультация со специалистом

СТАНЦИЯ УПРАВЛНИЯ И ЗАЩИТЫ ЛОЦМАН+L2
Исполнение Рабочий ток поделючаемого двигателя, А Установленные токи защиты, А Степень защиты корпуса Масса, кг, не более Габаритные размеры, мм
 I min I max В Ш Г
СуиЗ Лоцман+ L2-25 1 … 25 1 25 IP21, IP54 8 310 420 150
СуиЗ Лоцман+ L2-40 20 … 40 20 40 8
СуиЗ Лоцман+ L2-80 35 … 80 35 80 11 505 300 190
СуиЗ Лоцман+ L2-100 75 … 100 75 100 16 500 400 250
СуиЗ Лоцман+ L2-160 115 … 160 115 160 25 650 500 220
