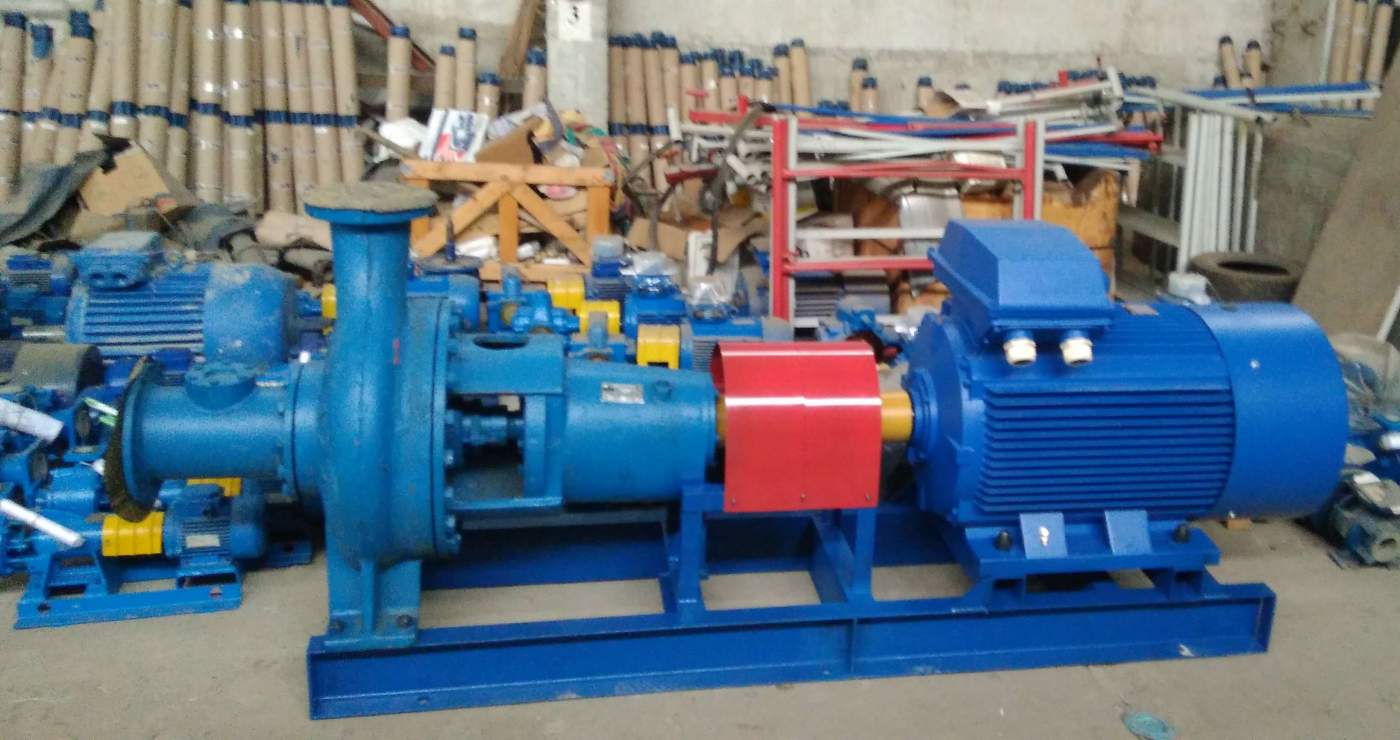

Насосы СМ
Насосы СМ — центробежные горизонтальные консольные насосные установки, предназначенные для перекачивания сточных масс и других загрязнённых жидкостей, в том числе с содержанием нефтепродуктов. Походят для неагрессивных жидкостей, плотность которых не превышает 1050 кг/м³. Максимальная температура перекачиваемой среды — 80°С, показатель pH — от 2 до 13.
В воде могут содержаться твёрдые частицы не более 1%, размер которых не превышает 5 мм, а также неабразивные взвешенные вещества, в том числе древесноволокнистой природы. Концентрация загрязнений перекачиваемой среды не должна превышать 2%. В составе может содержаться газ объёмом не более 5%. Установки подходят для использования в пожаро- и взрывоопасных условиях класса 1, 2. Для этого по согласованию с производителем насосы можно укомплектовать взрывозащищёнными двигателями и торцовыми уплотнениями вала.
Каталог насосов СМ
Порядок | Наименование | Напорные характеристики | Подача, м3/ч | Напор, м | Мощность, кВт | Частота, об/мин | Цена |
1 | СМ 80-50-200/2 | Посмотреть | 50 | 50 | 15 | 3000 | от 81 930 руб. |
2 | СМ 80-50-200/2а | Посмотреть | 45 | 42 | 11 | 3000 | 69 190 руб. |
3 | СМ 80-50-200/2б | Посмотреть | 25 | 32 | 11 | 3000 | 69 190 руб. |
4 | СМ 80-50-200/4 | Посмотреть | 25 | 13 | 4 | 1500 | 55 380 руб. |
5 | СМ 80-50-200/4а | Посмотреть | 22 | 9 | 3 | 1500 | 53 870 руб. |
6 | СМ 80-50-200/4б | Посмотреть | 20 | 8 | 1.5 | 1500 | 49 640 руб. |
7 | СМ 100-65-200/2 | Посмотреть | 100 | 50 | 37 | 3000 | от 145 090 руб. |
8 | СМ 100-65-200/2а | Посмотреть | 100 | 32 | 22 | 3000 | от 104 360 руб. |
9 | СМ 100-65-200/2б | Посмотреть | 80 | 32 | 18.5 | 3000 | от 89 820 руб. |
10 | СМ 100-65-200/4 | Посмотреть | 50 | 13 | 5.5 | 1500 | 63 210 руб. |
11 | СМ 100-65-200/4а | Посмотреть | 45 | 9 | 3 | 1500 | 57 410 руб. |
12 | СМ 100-65-200/4б | Посмотреть | 40 | 8 | 3 | 1500 | 57 410 руб. |
13 | СМ 100-65-250/2 | Посмотреть | 100 | 80 | 45 | 3000 | от 140 730 руб. |
14 | СМ 100-65-250/2а | Посмотреть | 90 | 70 | 37 | 3000 | от 155 380 руб. |
15 | СМ 100-65-250/2б | Посмотреть | 80 | 60 | 30 | 3000 | от 124 490 руб. |
16 | СМ 100-65-250/4 | Посмотреть | 50 | 20 | 7.5 | 1500 | 81 110 руб. |
17 | СМ 100-65-250/4а | Посмотреть | 45 | 16 | 5.5 | 1500 | 73 950 руб. |
18 | СМ 100-65-250/4б | Посмотреть | 40 | 14 | 4 | 1500 | 69 660 руб. |
19 | СМ 125-80-315/4 | Посмотреть | 80 | 32 | 22 | 1500 | от 122 540 руб. |
20 | СМ 125-80-315/4а | Посмотреть | 75 | 25 | 18.5 | 1500 | от 122 540 руб. |
21 | СМ 125-80-315/4б | Посмотреть | 70 | 20 | 15 | 1500 | от 117 480 руб. |
22 | СМ 125-100-250/4 | Посмотреть | 100 | 20 | 15 | 1500 | от 157 500 руб. |
23 | СМ 125-100-250/4а | Посмотреть | 100 | 15 | 11 | 1500 | 145 210 руб. |
24 | СМ 125-100-250/4б | Посмотреть | 80 | 14 | 7.5 | 1500 | 141 540 руб. |
25 | СМ 150-125-315/4 | Посмотреть | 200 | 32 | 37 | 1500 | от 184 230 руб. |
26 | СМ 150-125-315/4а | Посмотреть | 180 | 27 | 30 | 1500 | от 162 760 руб. |
27 | СМ 150-125-315/4б | Посмотреть | 160 | 22 | 22 | 1500 | от 159 580 руб. |
28 | СМ 150-125-315/6 | Посмотреть | 100 | 15 | 11 | 1000 | 147 540 руб. |
29 | СМ 150-125-315/6а | Посмотреть | 100 | 13 | 11 | 1000 | 147 540 руб. |
30 | СМ 150-125-315/6б | Посмотреть | 92 | 10 | 7.5 | 1000 | 127 960 руб. |
31 | СМ 150-125-400/4 | Посмотреть | 200 | 50 | 55 | 1500 | На заказ |
31 | СМ 200-150-400/4 | Посмотреть | 400 | 50 | 110 | 1500 | от 393 750 руб. |
32 | СМ 200-150-400/4а | Посмотреть | 300 | 40 | 90 | 1500 | от 338 900 руб. |
32 | СМ 150-125-400/4а | Посмотреть | 200 | 40 | 45 | 1500 | На заказ |
33 | СМ 150-125-400/4б | Посмотреть | 200 | 32 | 45 | 1500 | На заказ |
33 | СМ 200-150-400/4б | Посмотреть | 300 | 32 | 75 | 1500 | от 326 010 руб. |
34 | СМ 200-150-400/6 | Посмотреть | 250 | 22 | 30 | 1000 | от 264 780 руб. |
34 | СМ 150-125-400/6 | Посмотреть | 125 | 22 | 18.5 | 1000 | На заказ |
35 | СМ 150-125-400/6а | Посмотреть | 125 | 18 | 15 | 1000 | На заказ |
35 | СМ 200-150-400/6а | Посмотреть | 220 | 17 | 22 | 1000 | от 244 600 руб. |
36 | СМ 200-150-400/6б | Посмотреть | 200 | 14 | 18.5 | 1000 | от 229 620 руб. |
36 | СМ 150-125-400/6б | Посмотреть | 125 | 14 | 11 | 1000 | На заказ |
37 | СМС 80-50-200/2 | Посмотреть | 90 | 60 | 37 | 3000 | от 163 670 руб. |
37 | СМ 200-150-315/4 | Посмотреть | 400 | 32 | 75 | 1500 | На заказ |
38 | СМС 80-50-200а/2 | Посмотреть | 75 | 48 | 30 | 3000 | от 132 780 руб. |
38 | СМ 200-150-315/4а | Посмотреть | 360 | 26 | 55 | 1500 | На заказ |
39 | СМС 80-50-200б/2 | Посмотреть | 60 | 38 | 22 | 3000 | от 122 940 руб. |
39 | СМ 200-150-315/4б | Посмотреть | 360 | 20 | 55 | 1500 | На заказ |
40 | СМС 150-125-315/4 | Посмотреть | 200 | 32 | 55 | 1500 | от 280 380 руб. |
40 | СМ 200-150-315/6 | Посмотреть | 200 | 14 | 18.5 | 1000 | На заказ |
41 | СМ 200-150-315/6а | Посмотреть | 200 | 12 | 15 | 1000 | На заказ |
42 | СМ 200-150-315/6б | Посмотреть | 200 | 9 | 11 | 1000 | На заказ |
Популярные насосы СМ
Конструкция насосов СМ
- Предельное содержание газа в перекачиваемой жидкости — 5%.
- Уплотнение вала насоса — одинарное торцовое или двойное сальниковое с мягкой набивкой.
- В переходном патрубке на всасывающем трубопроводе имеется люк для осмотра и очистки входа в рабочее колесо.
- Наибольшее допускаемое избыточное давление на входе в насос с торцовым уплотнением — 0,35 МПа (3,5 кгс/см²), с сальниковым уплотнением — 0,1 МПа (1,0 кгс/см²).
- Материал деталей проточной части насоса — серый чугун.

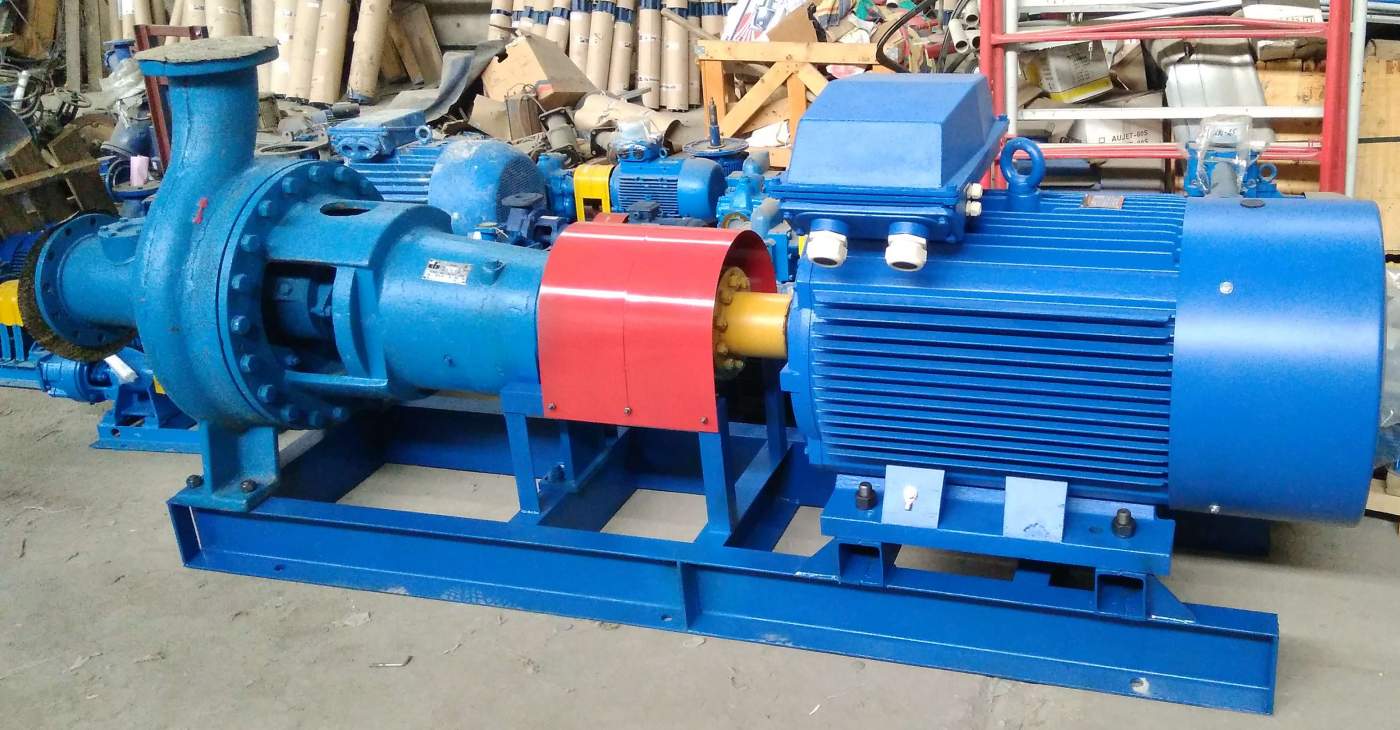

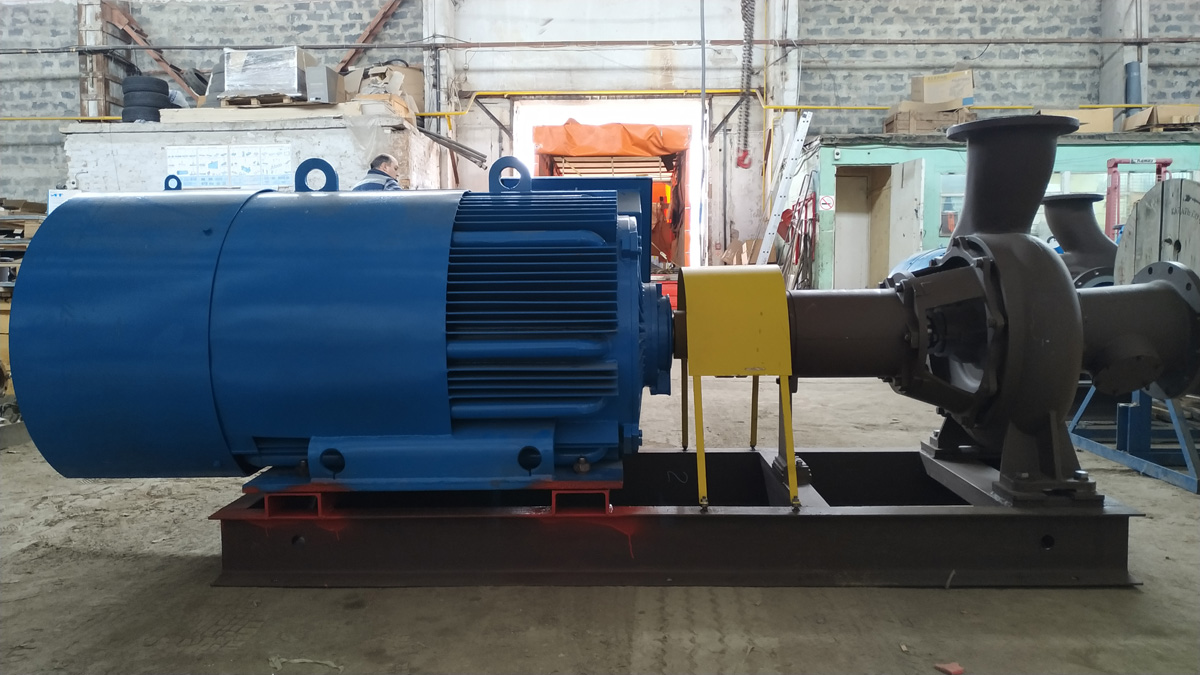

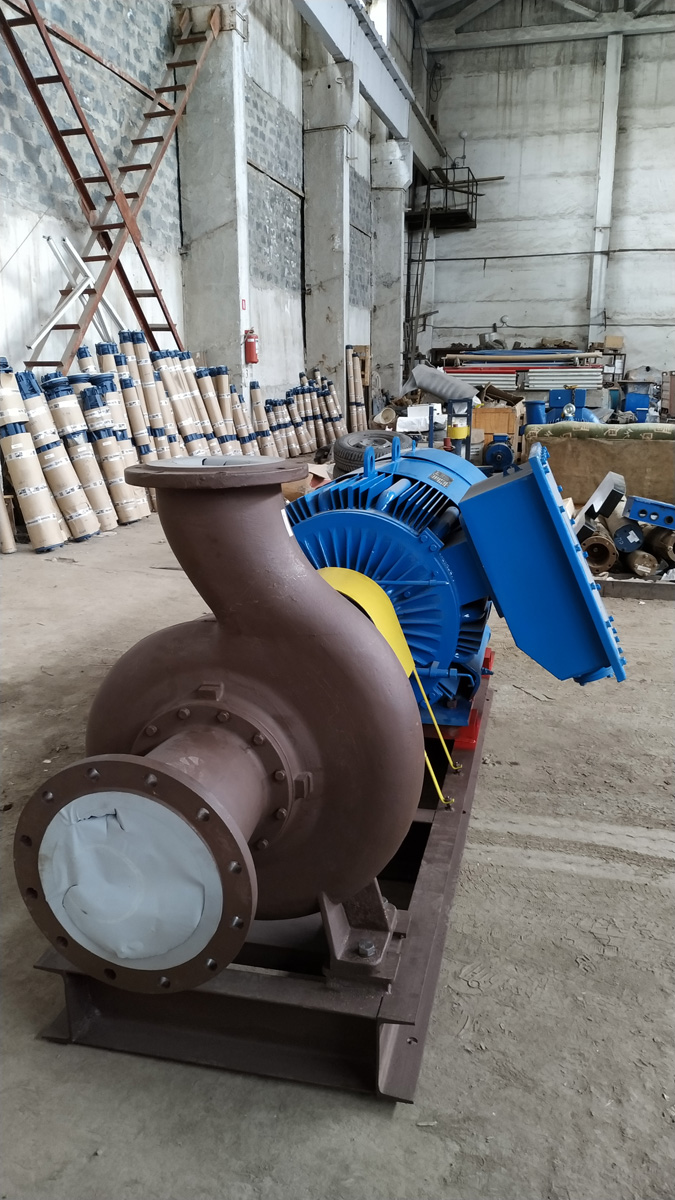

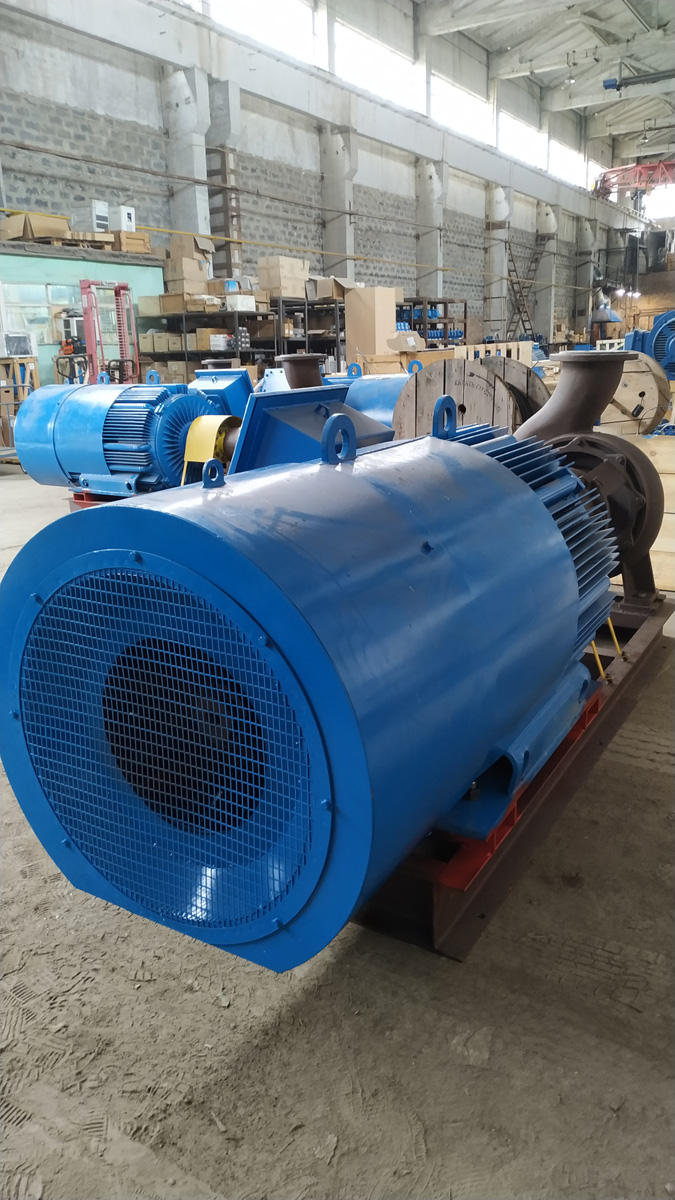

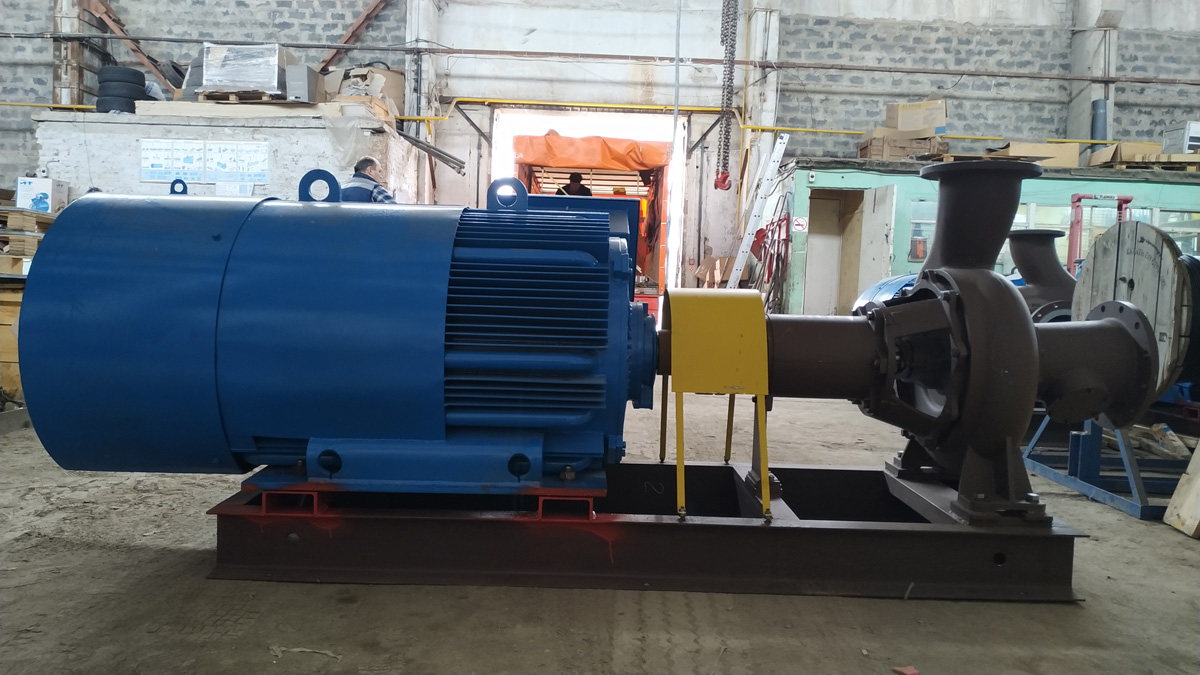

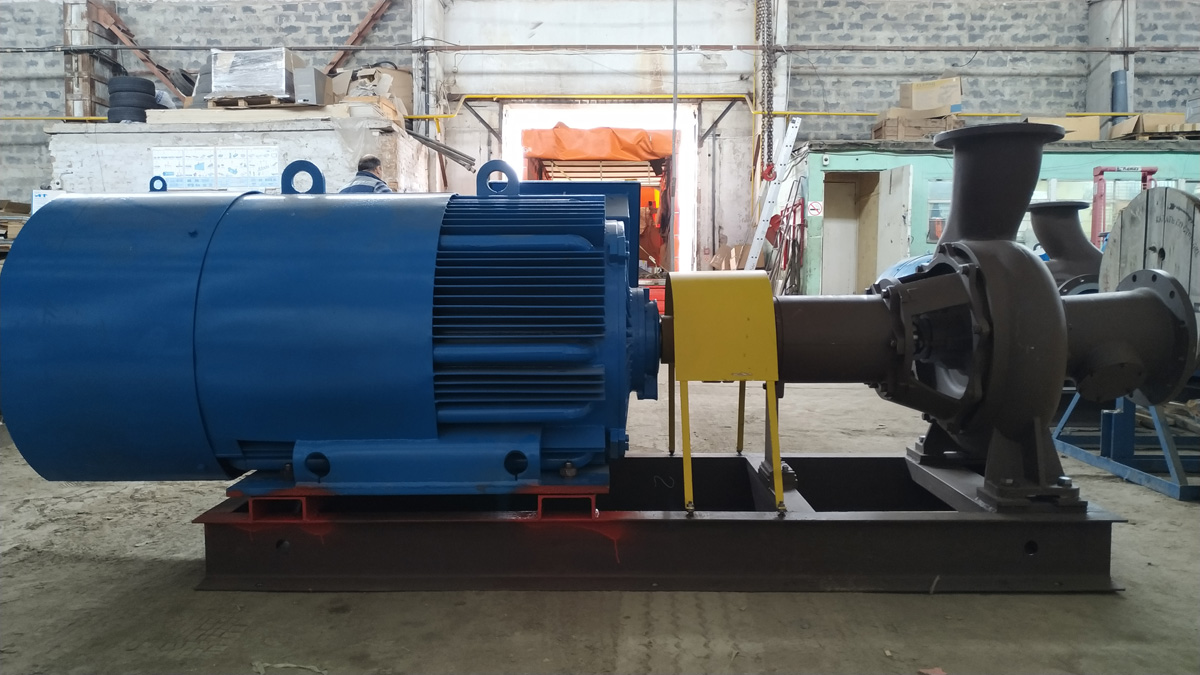

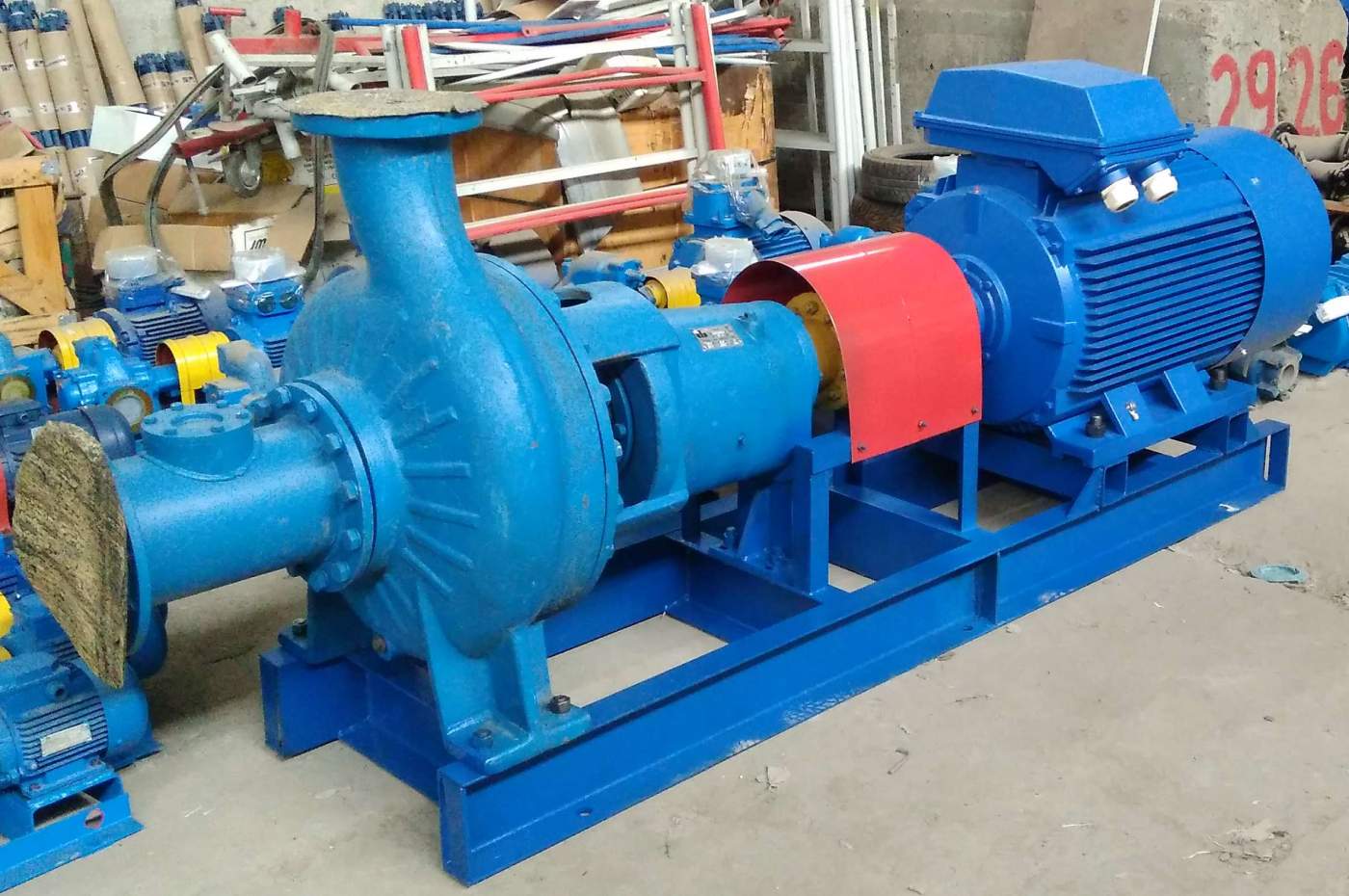

Это насосные установки консольного типа с сальниковым или торцевым уплотнением. Состоят из электрического двигателя и центробежного насоса, соединённых втулочно-пальцевой муфтой. Корпус литой чугунный, монтируется на лапах. Горизонтальный входной патрубок расположен на оси вращения вала, а выходной патрубок направлен относительно него под прямым углом вверх. Фланец напорного патрубка имеет два варианта исполнения: круглое и квадратное.
Рабочее колесо закрытого типа имеет односторонний вход и осевой подвод жидкости. Для разгрузки несущего диска используются радиальные лопатки. Насосы этого типа имеют увеличенные размеры проточных каналов рабочей зоны.
Условное обозначение насосы фекальные СМ
Условное обозначение насоса соответствует ГОСТ 22247-96: СМ100-65-200-СД-УХЛ4, где:
- СМ — тип насоса (насосы фекальные см);
- 100 — номинальный диаметр входного патрубка, мм;
- 65 — номинальный диаметр выходного патрубка, мм;
- 200 — номинальный диаметр рабочего колеса, мм;
- СД — условное обозначение двойного сальникового уплотнения вала насоса;
- УХЛ — климатическое исполнение;
- 4 — категория размещения агрегата при эксплуатации.
Тот же насос, изготовленный под электродвигатели на 1450/960 об/мин., с обточкой рабочего колеса и торцовым уплотнением вала насоса имеет обозначение:
- 4 — условное обозначение частоты вращения электродвигателя, 1450 об/мин, либо
2 — условное обозначение частоты вращения электродвигателя, 3000 об/мин;
6 — условное обозначение частоты вращения электродвигателя, 960 об/мин; - а — первая обточка рабочего колеса, либо
б — вторая обточка рабочего колеса; - 5 — условное обозначение одинарного торцового уплотнения.

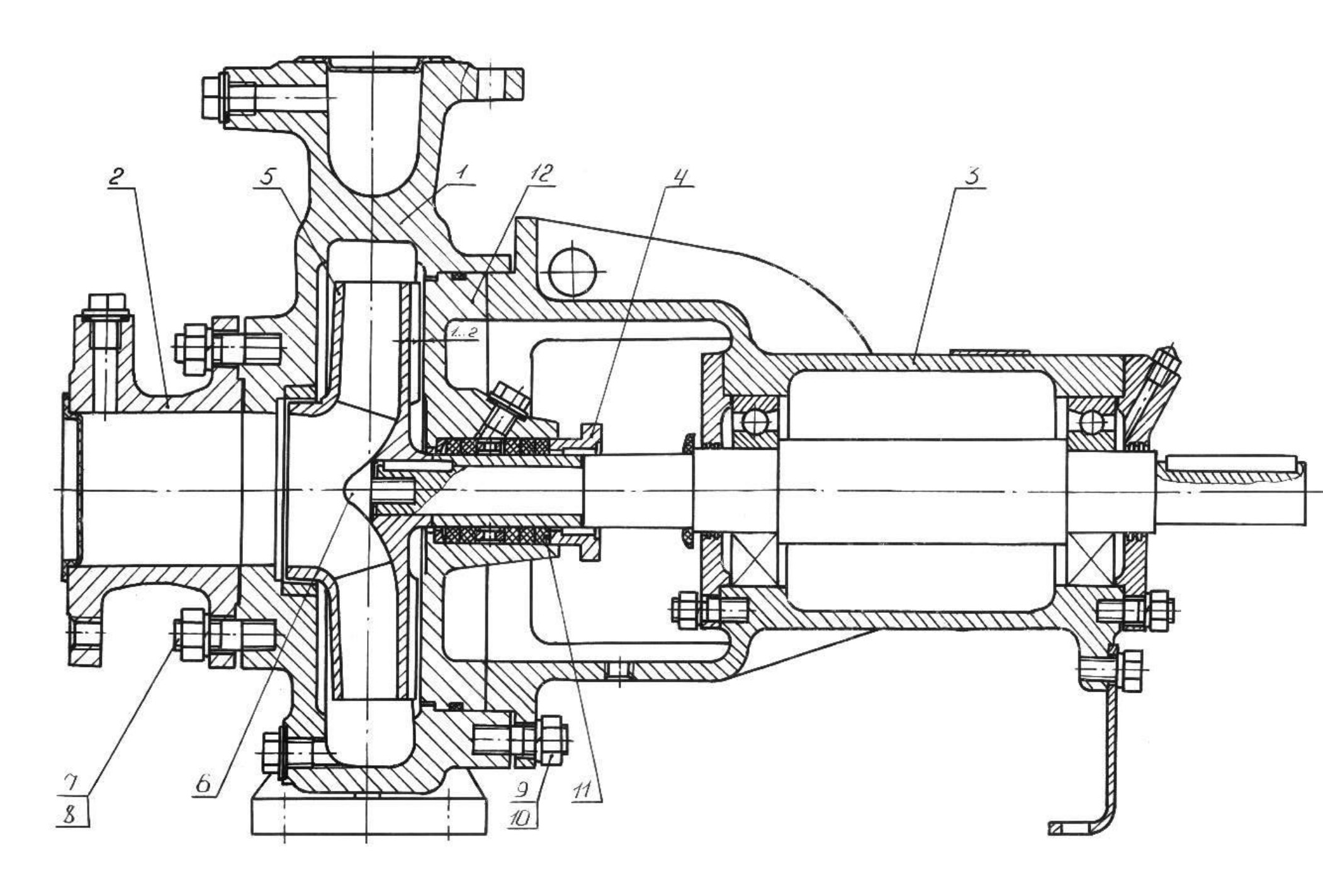

Схема насоса типа СМ

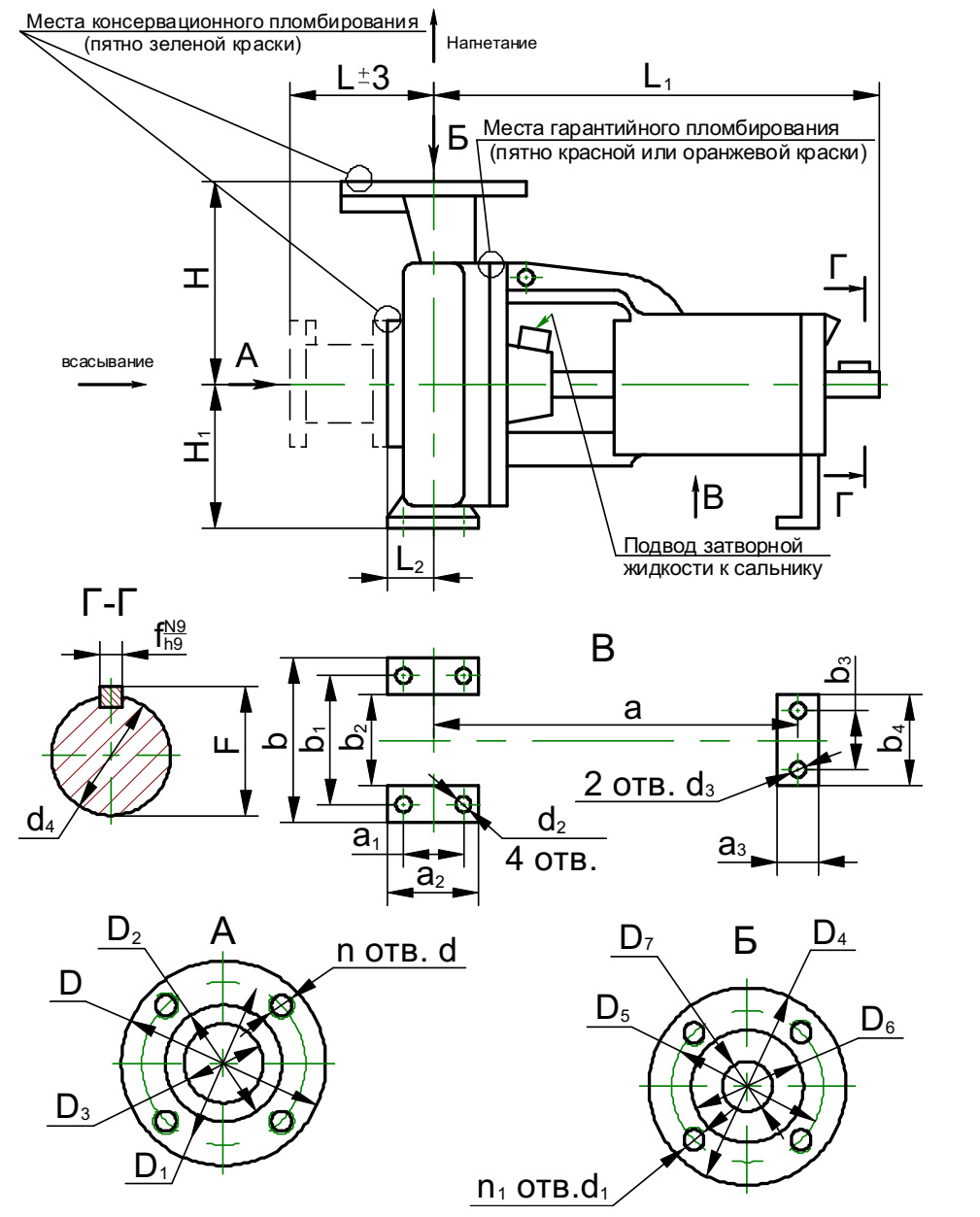

Габаритный чертеж насоса СМ

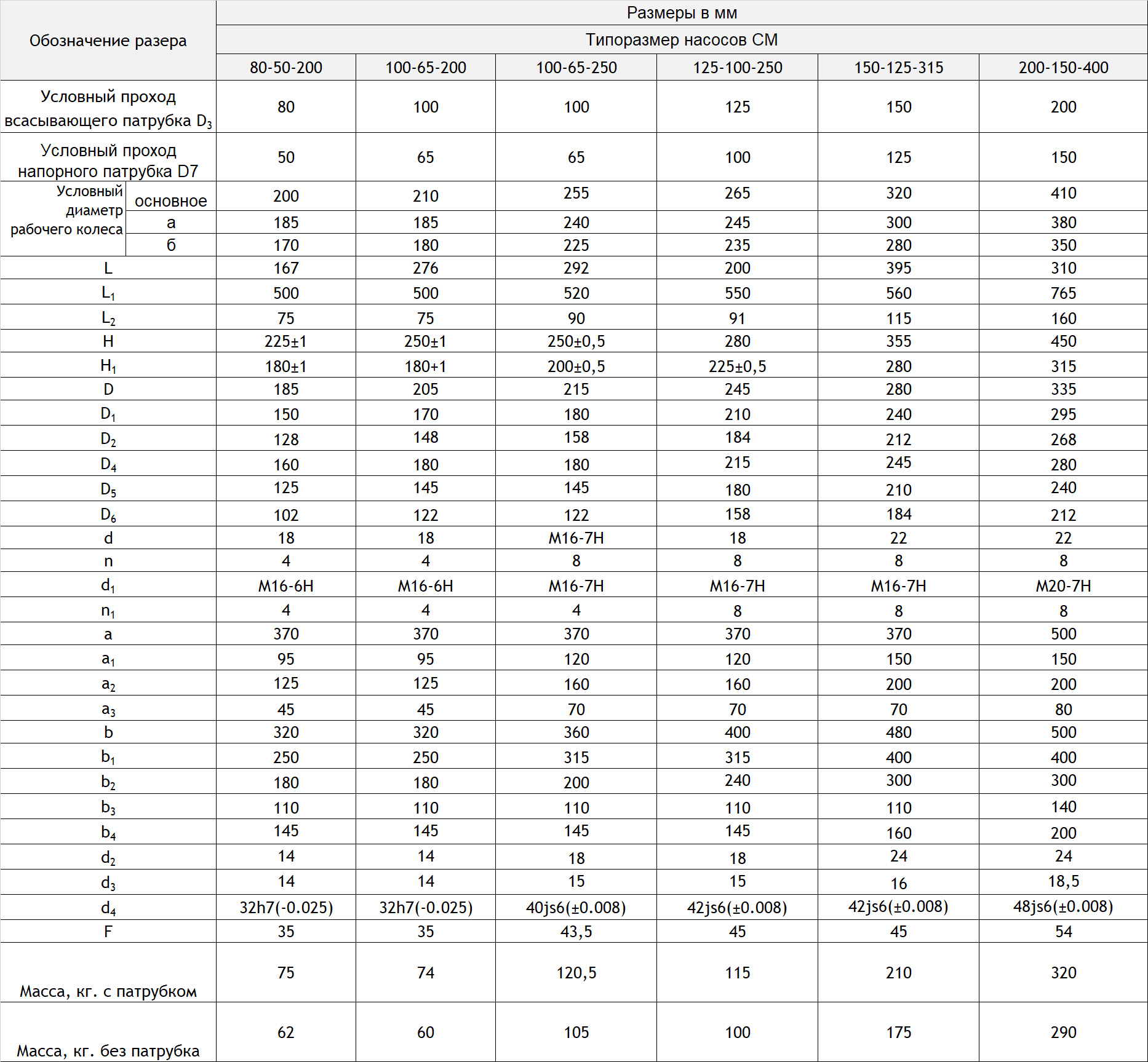

Габаритные размеры насосов типа СМ

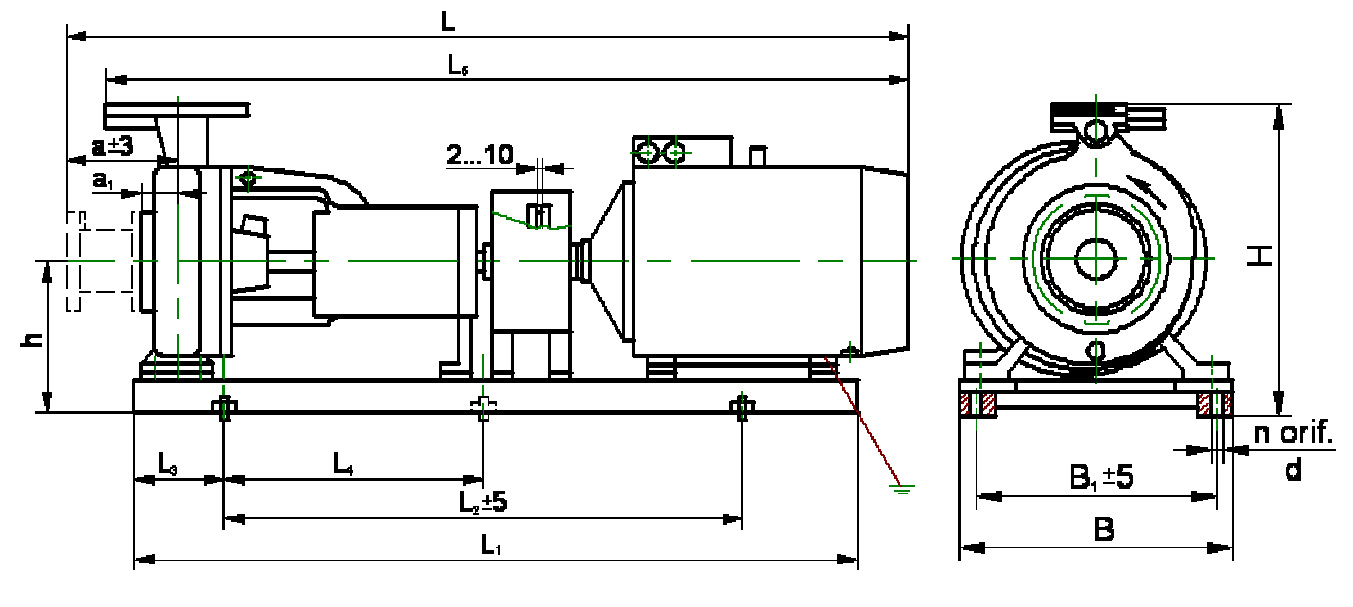

Габаритный чертеж агрегата СМ

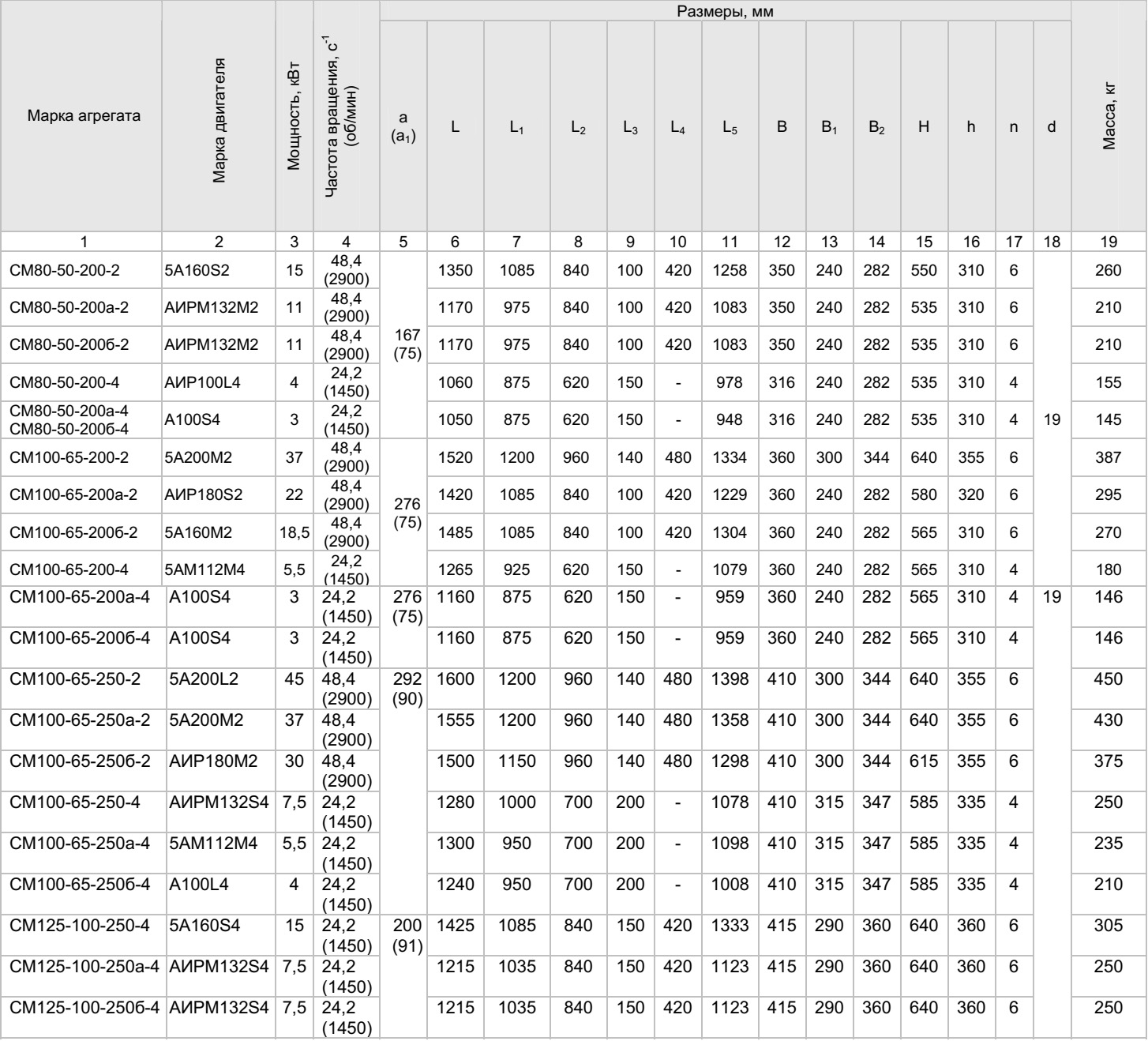

Габаритные размеры насосных агрегатов типа СМ
