Питательные секционные центробежные насосы ЦНС, ЦНСГ

Центробежные многоступенчатые насосы секционного типа используются для водоснабжения и в жилых, и на промышленных объектах. Также оборудование применяется для перекачивания других, по вязкости и активности сходных с водой, не взрывоопасных, жидкостей. Максимальное содержание твердых частиц не должно превышать 0,1% объема, размер - до 0,2 мм.
Существуют два типа - для перекачки горячей воды ЦНСГ и холодной воды ЦНС.
Первый тип предназначен для систем горячего водоснабжения, причем температура  воды не может превышать 120°С.
Насосы ЦНС используются для перекачивания воды с температурой не выше 45°С, например, в горнодобывающих шахтах.

По конструктивным особенностям и области применения разделяются на группы:

  • Насосы типа ЦНСг - применяются в системах горячего водоснабжения промышленных, административных и жилых объектов.
  • Насосы типа ЦНСм - применяются в масляных системах турбогенераторов для подачи масла в уплотняющие подшипники.
  • Насосы типа ЦНСн - применяются в системах внутрипромыслового сбора и транспортировки нефти.
  • Насосы типа ЦНСкА -  применяются для перекачивания кислотных сред.

Условное обозначение:

Пример условного обозначения насосного агрегата типа ЦНСГ 60 198 или ЦНС 4-40:

  • ЦНСГ - центробежный, насос, секционный, для температуры среды до + 1050С;
  • ЦНС - центробежный, насос, секционный, для температуры среды до + 450С;
  • 6 - подача (производительность), м3/ч;
  • 40 - напор, м.
Консультация со специалистом

Технические характеристики насосов

Порядок Наименование Напорные
характеристики
Подача,
м3/ч
Напор,
м
Мощность,
кВт
Частота,
об/мин
Цена,
руб.
1 ЦНС(Г) 13-70 Посмотреть 13 70 11 3000 На заказ
2 ЦНС(Г) 13-105 Посмотреть 13 105 11 3000 На заказ
3 ЦНС(Г) 13-140 Посмотреть 13 140 15 3000 На заказ
4 ЦНС(Г) 13-175 Посмотреть 13 175 18.5 3000 На заказ
5 ЦНС(Г) 13-210 Посмотреть 13 210 18.5 3000 На заказ
6 ЦНС(Г) 13-245 Посмотреть 13 245 22 3000 На заказ
7 ЦНС(Г) 13-280 Посмотреть 13 280 30 3000 На заказ
8 ЦНС(Г) 13-315 Посмотреть 13 315 30 3000 На заказ
9 ЦНС(Г) 13-350 Посмотреть 13 350 30 3000 На заказ
10 ЦНС(Г) 38-44 Посмотреть 38 44 11 3000 На заказ
11 ЦНС(Г) 38-66 Посмотреть 38 66 15 3000 На заказ
12 ЦНС(Г) 38-88 Посмотреть 38 88 15 3000 На заказ
13 ЦНС(Г) 38-110 Посмотреть 38 110 22 3000 На заказ
14 ЦНС(Г) 38-132 Посмотреть 38 132 30 3000 На заказ
15 ЦНС(Г) 38-154 Посмотреть 38 154 30 3000 На заказ
16 ЦНС(Г) 38-176 Посмотреть 38 176 37 3000 На заказ
17 ЦНС(Г) 38-198 Посмотреть 38 198 45 3000 На заказ
18 ЦНС(Г) 38-220 Посмотреть 38 220 45 3000 На заказ
19 ЦНС(Г) 60-66 Посмотреть 60 66 22 3000 На заказ
20 ЦНС(Г) 60-99 Посмотреть 60 99 30 3000 На заказ
21 ЦНС(Г) 60-132 Посмотреть 60 132 45 3000 На заказ
22 ЦНС(Г) 60-165 Посмотреть 60 165 55 3000 На заказ
23 ЦНС(Г) 60-198 Посмотреть 60 198 55 3000 На заказ
24 ЦНС(Г) 60-231 Посмотреть 60 231 75 3000 На заказ
25 ЦНС(Г) 60-264 Посмотреть 60 264 75 3000 На заказ
26 ЦНС(Г) 60-297 Посмотреть 60 297 75 3000 На заказ
27 ЦНС(Г) 60-330 Посмотреть 60 330 110 3000 На заказ
28 ЦНС 60-50 Посмотреть 60 50 18.5 1500 106 600
29 ЦНС 60-75 Посмотреть 60 75 22 1500 114 360
30 ЦНС 60-100 Посмотреть 60 100 30 1500 131 450
31 ЦНС 60-125 Посмотреть 60 125 45 1500 167 940
32 ЦНС 60-150 Посмотреть 60 150 55 1500 184 760
33 ЦНС 60-175 Посмотреть 60 175 55 1500 191 480
34 ЦНС 60-200 Посмотреть 60 200 75 1500 232 320
35 ЦНС 60-225 Посмотреть 60 225 75 1500 243 240
36 ЦНС 60-250 Посмотреть 60 250 75 1500 250 370
37 ЦНС(Г) 105-98 Посмотреть 105 98 55 3000 148 570
38 ЦНС(Г) 105-147 Посмотреть 105 147 75 3000 179 020
39 ЦНС(Г) 105-196 Посмотреть 105 196 110 3000 225 770
40 ЦНС(Г) 105-245 Посмотреть 105 245 110 3000 282 950
41 ЦНС(Г) 105-294 Посмотреть 105 294 160 3000 347 970
42 ЦНС(Г) 105-343 Посмотреть 105 343 160 3000 359 480
43 ЦНС(Г) 105-392 Посмотреть 105 392 200 3000 408 520
44 ЦНС(Г) 105-441 Посмотреть 105 441 250 3000 498 580
45 ЦНС(Г) 105-490 Посмотреть 105 490 250 3000 503 200
46 ЦНС(Г) 180-85 Посмотреть 180 85 75 1500 На заказ
47 ЦНС(Г) 180-128 Посмотреть 180 128 110 1500 На заказ
48 ЦНС(Г) 180-170 Посмотреть 180 170 132 1500 На заказ
49 ЦНС(Г) 180-212 Посмотреть 180 212 160 1500 На заказ
50 ЦНС(Г) 180-255 Посмотреть 180 255 200 1500 На заказ
51 ЦНС(Г) 180-297 Посмотреть 180 297 250 1500 На заказ
52 ЦНС(Г) 180-340 Посмотреть 180 340 250 1500 На заказ
53 ЦНС(Г) 180-383 Посмотреть 180 383 315 1500 На заказ
54 ЦНС(Г) 180-425 Посмотреть 180 425 315 1500 На заказ
55 ЦНС(Г) 300-120 Посмотреть 300 120 160 1500 На заказ
56 ЦНС(Г) 300-180 Посмотреть 300 180 250 1500 На заказ
57 ЦНС(Г) 300-240 Посмотреть 300 240 315 1500 На заказ
58 ЦНС(Г) 300-300 Посмотреть 300 300 400 1500 На заказ
59 ЦНС(Г) 300-360 Посмотреть 300 360 500 1500 На заказ
60 ЦНС(Г) 300-420 Посмотреть 300 420 500 1500 На заказ
61 ЦНС(Г) 300-480 Посмотреть 300 480 630 1500 На заказ
62 ЦНС(Г) 300-540 Посмотреть 300 540 800 1500 На заказ
63 ЦНС(Г) 300-600 Посмотреть 300 600 800 1500 На заказ
Консультация со специалистом

Популярные питательные секционные центробежные насосы цнс, цнсг

ЦНС(Г) 105-490

Мощность: 250
Обороты: 3000
503 200 руб.
✔ в наличии
Купить

ЦНС(Г) 13-105

Мощность: 11
Обороты: 3000

ЦНС(Г) 38-176

Мощность: 37
Обороты: 3000

ЦНС 60-200

Мощность: 75
Обороты: 1500
232 320 руб.
✔ в наличии
Купить

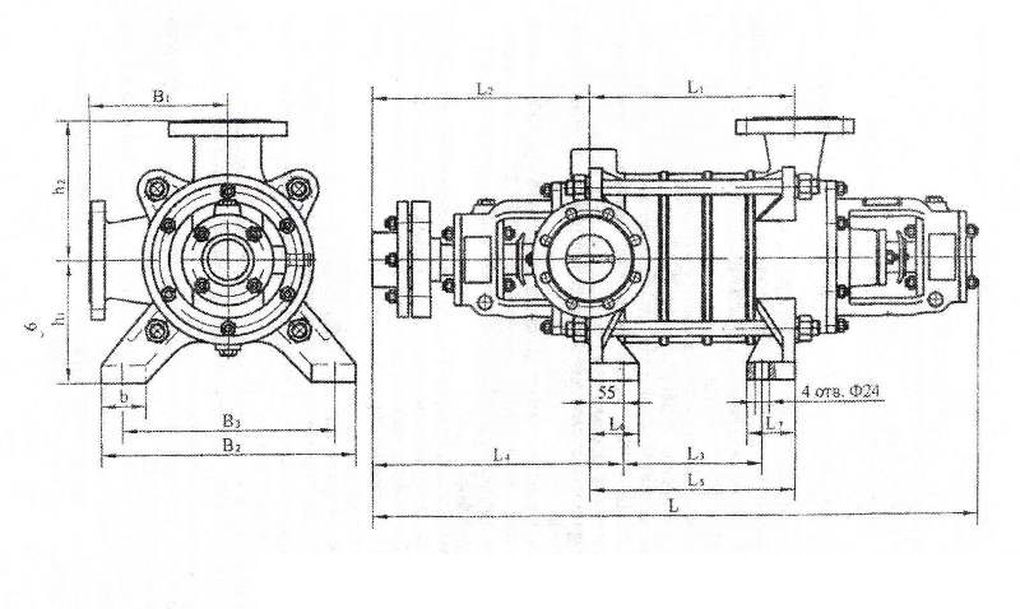

Разрез насоса

насос цнс цнсг в схема

Назначение и конструкция

Предназначены агрегаты этого типа для перекачивания воды с кислородной активностью (водородный показатель) рН = 7 ÷ 8,5, с температурой до +105 гр. С, с массовой долей механических примесей до 0,1%, размером твердых частиц до 0,1мм, микротвердостью до 1,47 Гпа (14700 кгс/см²).

Конструктивно корпус состоит из:

  • заднего и переднего держателя,
  • крышек систем нагнетания и всасывания,
  • крышек и корпусов направляющих аппаратов, которые соединены стягивающими булавками.

Для уплотнения стыков крышек и направляющих аппаратов вмонтированы кольца из резины.

Полумуфта, втулка, диск гидропяты, подшипники, рабочие колеса монтируются на вал ротора, и затем стягиваются на валу гайками особой конструкции. Для уплотнения мест выхода барабана из корпуса используется пропитанная антифрикционной жидкостью сальниковая набивка.

В движение насос приводится асинхронным электродвигателем через втулочно-пальцевую муфту. Для охлаждения подшипников предусмотрена полость в корпусе.

Конструкция насосов ЦНСГ предусматривает охлаждение подшипни­ков водой от постороннего источника. Охлаждаемая вода должна подаваться с дав­лением не выше 0,З МПа (З кгс/см2). В насосах ЦНСГ отсутствует резиновое коль­цо, устройство для выпуска воздуха и обводная система.

В насосах ЦНС(Г) для возможности работы с холодной и горячей водой име­ется резиновое кольцо и предусмотрено охлаждение подшипников аналогично насосам типа ЦНСГ.

Комплектация насоса

  • электронасос
  • уплотнители
  • подшипники
  • паспорт и инструкция по эксплуатации

Сроки службы и хранения

Срок хранения 2 года в условиях 4(Ж2) ГОСТ 15150-69.

Гарантийный срок эксплуатации устанавливается 12 календарных месяцев. Начало гарантийного срока исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня приобретения.
