Насосы Д, 1Д, 2Д
Насос типа Д отличается конструкцией и предусматривает два входа, изделия сочетают проверенное исполнение, надежность и возможность применения на разных типах объектов. Они активно эксплуатируются в условиях промышленных направлений, с целью обеспечение водоснабжения, реализации работ в ЖКХ. Насосы Д, 1Д и 2Д являются центробежными, их выпускает отечественный изготовитель. Устройства отлично подходят для перекачивания пресной воды, соленой воды природного происхождения и других видов жидкостей, не имеющих токсических свойств.
Насосы центробежные двухстороннего входа типа Д способны работать с жидкостью при соответствии определенным показателям:
- нагрев в пределах 85 градусов Цельсия;
- уровень плотности не выше 1100 кг/м3;
- наличие твердых составляющих возможно, но размер не должен превышать 0,2 мм, также ограничено их содержание — до 0,05%;
- значение имеет показатель вязкости, не выше 36 сСт.
Каталог насосов Д, 1Д, 2Д
Порядок | Наименование | Напорные характеристики | Подача, м3/ч | Напор, м | Мощность, кВт | Частота, об/мин | Цена |
1 | Д 160-112 | Посмотреть | 160 | 112 | 90 | 3000 | 581 790 руб. |
2 | Д 160-112а | Посмотреть | 150 | 100 | 75 | 3000 | 588 600 руб. |
3 | Д 160-112б | Посмотреть | 135 | 80 | 55 | 3000 | 535 800 руб. |
4 | Д 200-36 | Посмотреть | 200 | 36 | 37 | 1500 | 256 650 руб. |
5 | Д 200-36 (IP23) | Посмотреть | 200 | 36 | 37 | 1500 | На заказ |
6 | Д 200-36а | Посмотреть | 190 | 30 | 30 | 1500 | 235 180 руб. |
7 | Д 200-36а (IP23) | Посмотреть | 190 | 30 | 30 | 1500 | На заказ |
8 | Д 200-36б | Посмотреть | 180 | 25 | 22 | 1500 | 232 000 руб. |
9 | Д 320-50 | Посмотреть | 320 | 50 | 75 | 1500 | 372 820 руб. |
10 | Д 320-50а | Посмотреть | 300 | 40 | 55 | 1500 | 334 590 руб. |
11 | Д 320-50б | Посмотреть | 300 | 40 | 45 | 1500 | 312 070 руб. |
12 | 1Д 200-90 | Посмотреть | 100 | 22 | 15 | 1500 | 168 300 руб. |
13 | 1Д 200-90 90 кВт | Посмотреть | 200 | 90 | 90 | 3000 | 277 810 руб. |
14 | 1Д 200-90 (IP23) | Посмотреть | 200 | 90 | 90 | 3000 | 250 900 руб. |
15 | 1Д 200-90а | Посмотреть | 180 | 74 | 75 | 3000 | 279 610 руб. |
16 | 1Д 200-90а (IP23) | Посмотреть | 180 | 74 | 75 | 3000 | 234 810 руб. |
17 | 1Д 200-90б | Посмотреть | 160 | 62 | 55 | 3000 | 240 840 руб. |
18 | 1Д 200-90б (IP23) | Посмотреть | 160 | 62 | 55 | 3000 | 201 730 руб. |
19 | 1Д 250-125 | Посмотреть | 250 | 125 | 160 | 3000 | 841 390 руб. |
20 | 1Д 250-125 (IP23) | Посмотреть | 250 | 125 | 160 | 3000 | 892 540 руб. |
21 | 1Д 250-125а | Посмотреть | 240 | 101 | 132 | 3000 | 619 590 руб. |
22 | 1Д 315-50 | Посмотреть | 315 | 50 | 75 | 3000 | 289 200 руб. |
23 | 1Д 315-50 (IP23) | Посмотреть | 315 | 50 | 75 | 3000 | 244 400 руб. |
24 | 1Д 315-50а | Посмотреть | 300 | 42 | 55 | 3000 | 250 430 руб. |
25 | 1Д 315-50а (IP23) | Посмотреть | 300 | 42 | 55 | 3000 | 211 320 руб. |
26 | 1Д 315-50б | Посмотреть | 220 | 36 | 45 | 3000 | 221 250 руб. |
27 | 1Д 315-50б (IP23) | Посмотреть | 220 | 36 | 45 | 3000 | На заказ |
28 | 1Д 315-71 | Посмотреть | 315 | 71 | 110 | 3000 | 352 130 руб. |
29 | 1Д 315-71 (IP23) | Посмотреть | 315 | 71 | 110 | 3000 | 288 560 руб. |
30 | 1Д 315-71а | Посмотреть | 300 | 60 | 90 | 3000 | 290 430 руб. |
31 | 1Д 315-71а (IP23) | Посмотреть | 300 | 60 | 90 | 3000 | 263 520 руб. |
32 | 1Д 500-63 | Посмотреть | 500 | 63 | 160 | 1500 | 705 470 руб. |
33 | 1Д 500-63 (IP23) | Посмотреть | 500 | 63 | 160 | 1500 | 557 230 руб. |
34 | 1Д 500-63а | Посмотреть | 450 | 53 | 132 | 1500 | 563 690 руб. |
35 | 1Д 500-63а (IP23) | Посмотреть | 450 | 53 | 132 | 1500 | 508 650 руб. |
36 | 1Д 500-63а 110 кВт | Посмотреть | 450 | 53 | 110 | 1500 | 552 590 руб. |
37 | 1Д 500-63а (IP23) 110 кВт | Посмотреть | 450 | 53 | 110 | 1500 | 480 030 руб. |
38 | 1Д 500-63б | Посмотреть | 400 | 44 | 90 | 1500 | 497 740 руб. |
39 | 1Д 500-63б (IP23) | Посмотреть | 400 | 44 | 90 | 1500 | 444 870 руб. |
40 | 1Д 630-90 (132 кВт) | Посмотреть | 500 | 38 | 132 | 1000 | 753 410 руб. |
41 | 1Д 630-90 (IP23) (132 кВт) | Посмотреть | 500 | 38 | 132 | 1000 | 688 290 руб. |
42 | 1Д 630-90а (75 кВт) | Посмотреть | 470 | 30 | 75 | 1000 | 582 290 руб. |
44 | 1Д 630-90б (55 кВт) | Посмотреть | 420 | 25 | 55 | 1000 | 535 270 руб. |
45 | 1Д 630-90б (IP23) (55 кВт) | Посмотреть | 420 | 25 | 55 | 1000 | 498 580 руб. |
46 | 1Д 630-90а (IP23) (75 кВт) | Посмотреть | 470 | 30 | 75 | 1000 | На заказ |
47 | 1Д 630-90 (250 кВт) | Посмотреть | 630 | 90 | 250 | 1500 | 741 780 руб. |
48 | 1Д 630-90а (200 кВт) | Посмотреть | 550 | 74 | 200 | 1500 | 858 760 руб. |
49 | 1Д 630-90а (IP23) (200 кВт) | Посмотреть | 550 | 74 | 200 | 1500 | 658 770 руб. |
50 | 1Д 630-90б (160 кВт) | Посмотреть | 500 | 60 | 160 | 1500 | 761 570 руб. |
51 | 1Д 630-90б (IP23) (160 кВт) | Посмотреть | 500 | 60 | 160 | 1500 | 613 330 руб. |
52 | 1Д 800-56 | Посмотреть | 800 | 56 | 200 | 1500 | 896 890 руб. |
53 | 1Д 800-56 (IP23) | Посмотреть | 800 | 56 | 200 | 1500 | 896 890 руб. |
54 | 1Д 800-56а | Посмотреть | 740 | 48 | 132 | 1500 | 657 920 руб. |
55 | 1Д 800-56а (IP23) | Посмотреть | 740 | 48 | 132 | 1500 | 657 920 руб. |
56 | 1Д 800-56б | Посмотреть | 700 | 40 | 110 | 1500 | 646 820 руб. |
57 | 1Д 800-56б (IP23) | Посмотреть | 700 | 40 | 110 | 1500 | 646 820 руб. |
58 | 1Д 1250-63 1500 | Посмотреть | 1250 | 63 | 315 | 1500 | На заказ |
59 | 1Д 1250-63 1500 (IP23) | Посмотреть | 1250 | 63 | 315 | 1500 | На заказ |
60 | 1Д 1250-63а 250 кВт | Посмотреть | 1100 | 53 | 250 | 1500 | На заказ |
61 | 1Д 1250-63а 250 кВт (IP23) | Посмотреть | 1100 | 53 | 250 | 1500 | 892 470 руб. |
62 | 1Д 1250-63б | Посмотреть | 1050 | 44 | 200 | 1500 | 1 009 450 руб. |
63 | 1Д 1250-63б (IP23) | Посмотреть | 1050 | 44 | 200 | 1500 | 809 460 руб. |
64 | 1Д 1250-63 | Посмотреть | 800 | 28 | 110 | 1000 | 961 110 руб. |
65 | 1Д 1250-63 (IP23) | Посмотреть | 800 | 28 | 110 | 1000 | 762 830 руб. |
66 | 1Д 1250-63а | Посмотреть | 740 | 24 | 75 | 1000 | 732 980 руб. |
67 | 1Д 1250-63а (IP23) | Посмотреть | 740 | 24 | 75 | 1000 | 691 150 руб. |
68 | 1Д 1250-63б 55 кВт | Посмотреть | 710 | 20 | 55 | 1000 | 685 960 руб. |
69 | 1Д 1250-63б 55 кВт (IP23) | Посмотреть | 710 | 20 | 55 | 1000 | 649 270 руб. |
70 | 1Д 1250-125 6 кВт | Посмотреть | 1250 | 125 | 630 | 1500 | На заказ |
71 | 1Д 1250-125а кВт | Посмотреть | 1150 | 102 | 500 | 1500 | На заказ |
72 | 1Д 1250-125б 6 кВт | Посмотреть | 1030 | 87 | 400 | 1500 | На заказ |
73 | 1Д 1250-125б | Посмотреть | 1030 | 87 | 400 | 1500 | На заказ |
74 | 2Д 2000-21 | Посмотреть | 2000 | 21 | 160 | 1000 | 1 701 890 руб. |
75 | 2Д 2000-21 (IP 23) | Посмотреть | 2000 | 21 | 160 | 1000 | 1 652 070 руб. |
76 | 2Д 2000-21а | Посмотреть | 1750 | 18 | 110 | 1000 | 1 744 100 руб. |
77 | 2Д 2000-21а (IP 23) | Посмотреть | 1750 | 18 | 110 | 1000 | 1 545 820 руб. |
Условные обозначения:
Например: 1Д200-90а УХЛ4 ТУ 26-06-1510-88
1 - порядковый номер модернизации;
Д - тип (двухстороннего входа);
первые цифры - подача, м²/ч;
цифры после тире - напор, м;
буквы "а" и "б" после цифр - индекс первой и второй обточек рабочего колеса;
далее - обозначение климатического исполнения и категории размещения;
Показатели и характерные качества
Поскольку насос 2 Д и другие модели категории предлагаются в широком ассортименте, но их характеристики могут немного отличаться. Охватываются следующие показатели:
- формируется напор в пределах 18-125 м;
- показатель КПД доходит до 87%;
- в течение часа используемое устройство может обеспечивать подачу 100-2000 м³;
- кавитационный запас до 4,3-7,2 м;
- двигатели имеют разные показатели мощности (основной диапазон 15-630 кВт);
- средние показатели ресурса 30000-35000 часов, приблизительно после этого срока может потребоваться выполнение капитального ремонта;
- насосы двухстороннего входа допускаются к установке и эксплуатации в тех районах, где слишком повышена сейсмическая активность, с учетом шкалы MSK-64 максимальный уровень угрозы доходит до 7 баллов;
- показатели вращения двигателя в пределах 1000-3000 оборотов за минутный отрезок времени.
С целью применения в производстве, при условиях повышенного уровня опасности возгораний (1-2 класс) и взрывов рациональнее выбрать насосы 2Д, Д и 1Д. Но в этом случае их нужно дополнять подходящими электрическими двигателями с взрывозащитными свойствами. В таких моделях в маркировке прописывается индекс «Е».
Основная область применения
Любой центробежный насос двухстороннего входа имеет свои нюансы и свое назначение. В том числе они актуальны для следующих направлений:
- разные виды систем, направленные на водозабор и мелиорацию;
- объекты химического направления;
- снабжение горячей и холодной водой для подачи на промышленном уровне;
- для реализации прокачки пластовой жидкости, на нефтяных разработках;
- для тушения пожаров и возможных возгораний морских портов (как часть комплексов тушения);
- на атомных или тепловых станциях с целью подачи технической воды;
- как часть систем охлаждения в металлургической области;
- центробежные насосы типа Д совмещаются с установками с дизельным приводом (в промышленных системах по тушению возгораний).
Особенности насосного оборудования
Все модели представленной категории имеют одноступенчатую конструкцию, относятся к центробежным, вал имеет горизонтальное положение. Отличает конструкцию работа рабочего колеса — тут реализован полуспиральный двухсторонний подвод жидкости для входа, отвод на выходе проходит по спирали. Поскольку насос 1 Д имеет двухсторонний вход, реализуется уравновешивание осевого воздействия на область вала. Гашение остаточных показателей осевых сил выполняют подшипники.
Электродвигатель объединяется для работы с насосом, для чего подобрана соединительная муфта. Для устройства используется фундаментная рама, для ее крепления обязательно плотное основание из бетона. Корпус может иметь отличия по материалу: сталь или чугун, во всех случаях съемной остается верхняя составляющая.
Довольно часто водяной насос Д получает покрытие от коррозии, в том числе при отливании из чугуна, бронзы, хромоникелевой стали. Так удается продлить время использования и усовершенствовать технические характеристики. Такое оформление позволяет расположить патрубки ближе к нижней части, это дает выполнять текущее восстановление и разборку без отсоединения труб и снятия двигателя.
Если выбирается насос Д, характеристики позволяют использовать оборудование для жидкостей с показателями температуры свыше 60°С, но в этом случае обязательно охлаждение. Для этого к сальниковому уплотнению подводят жидкость.
Конструкция

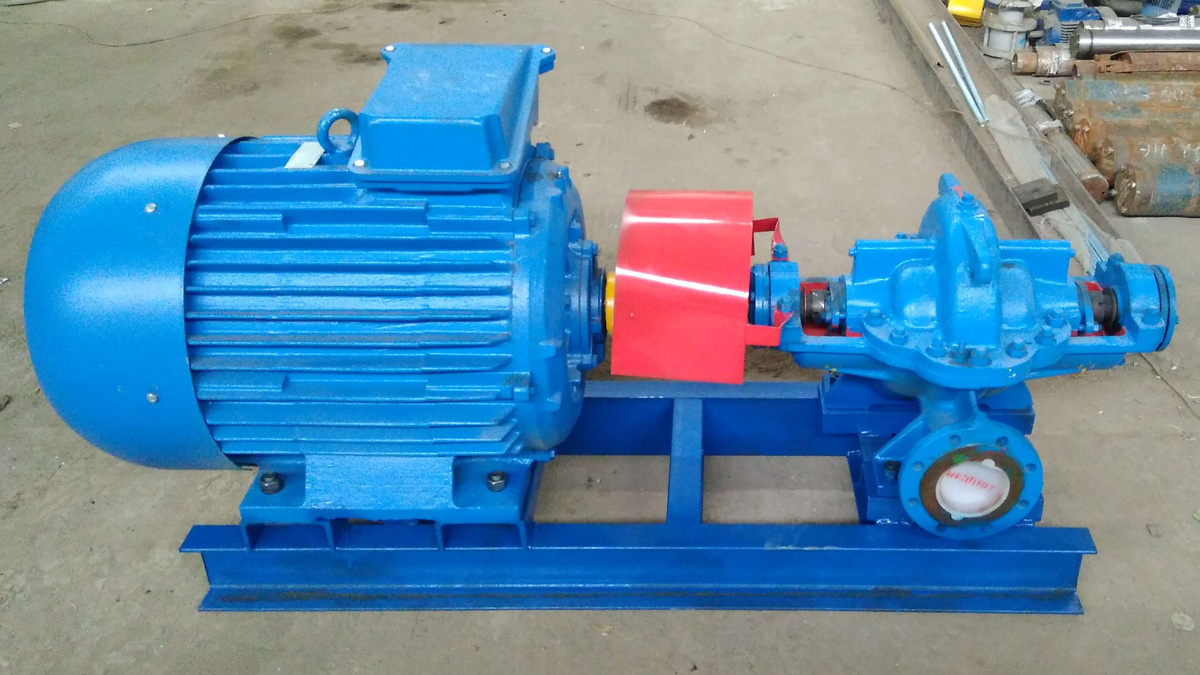

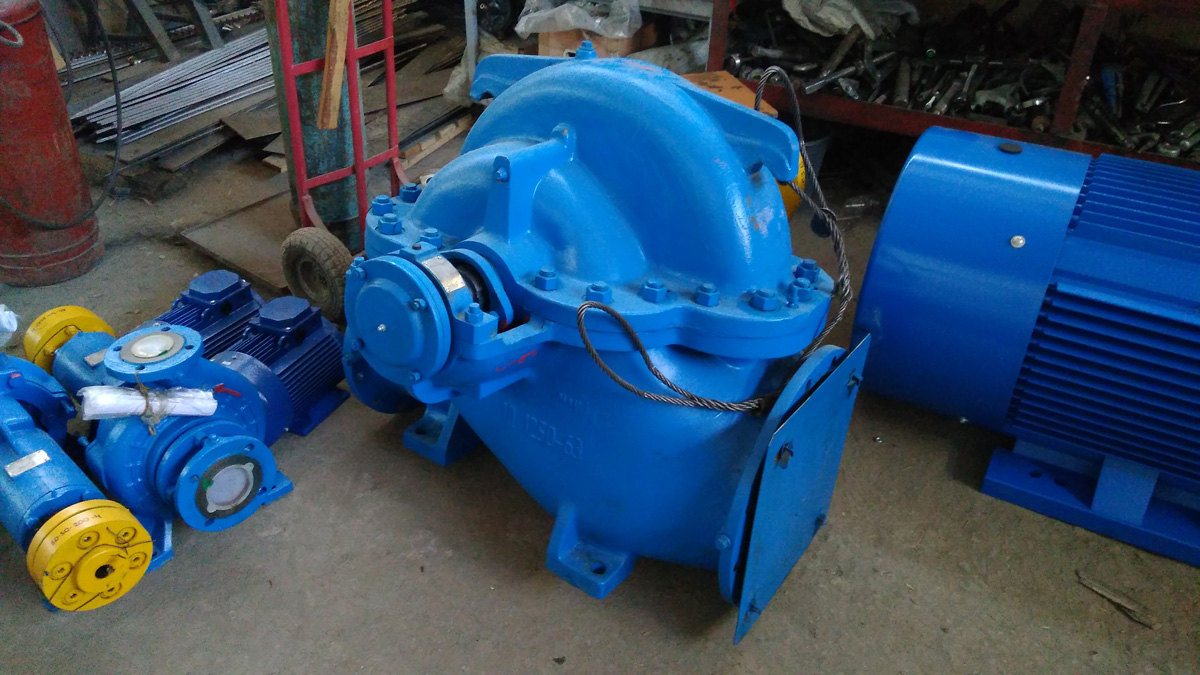

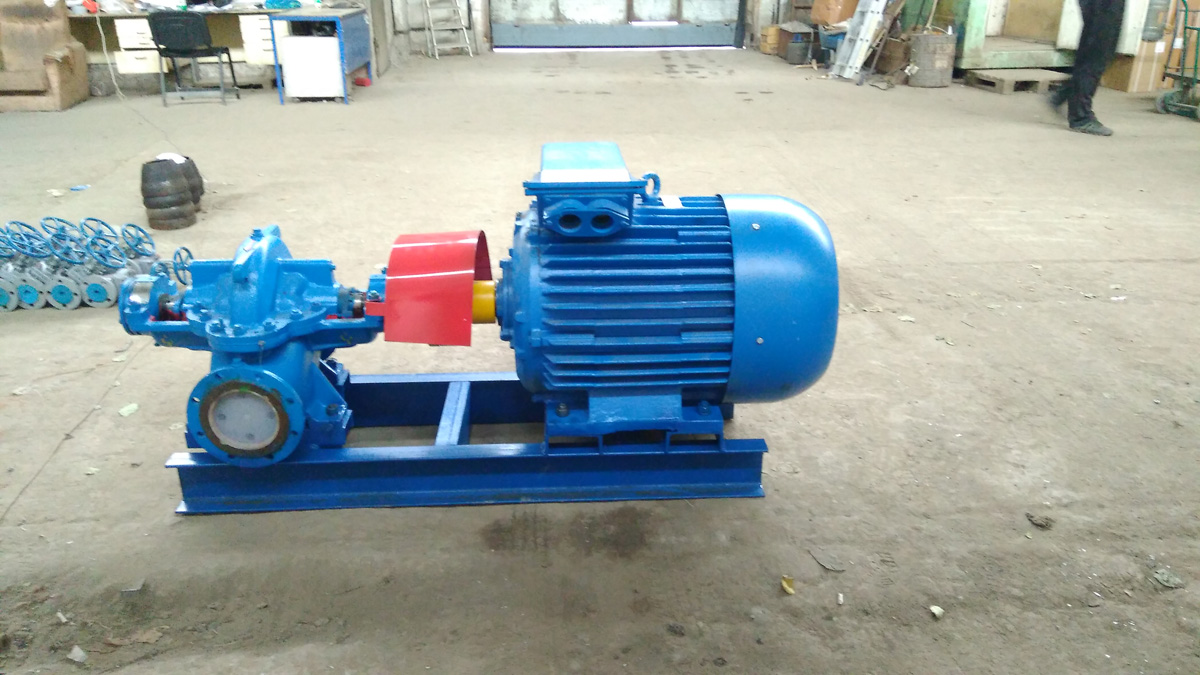

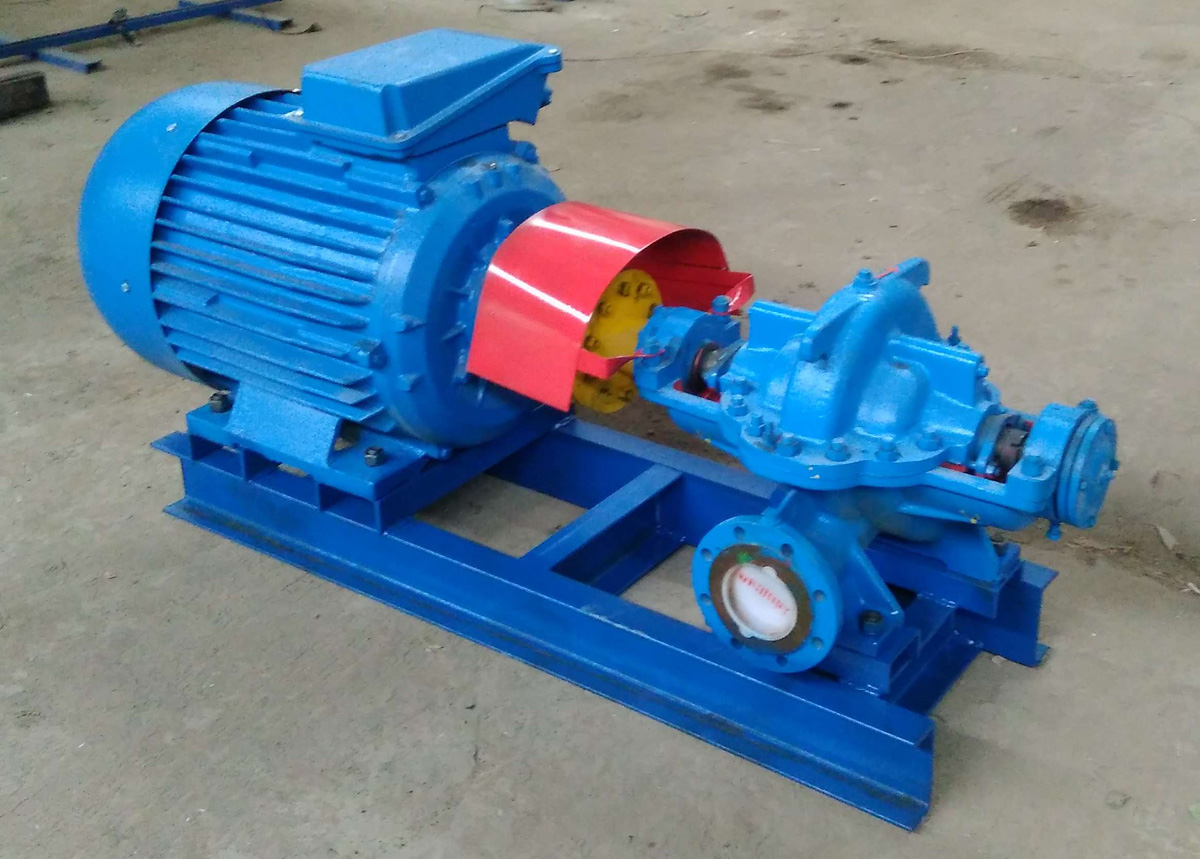

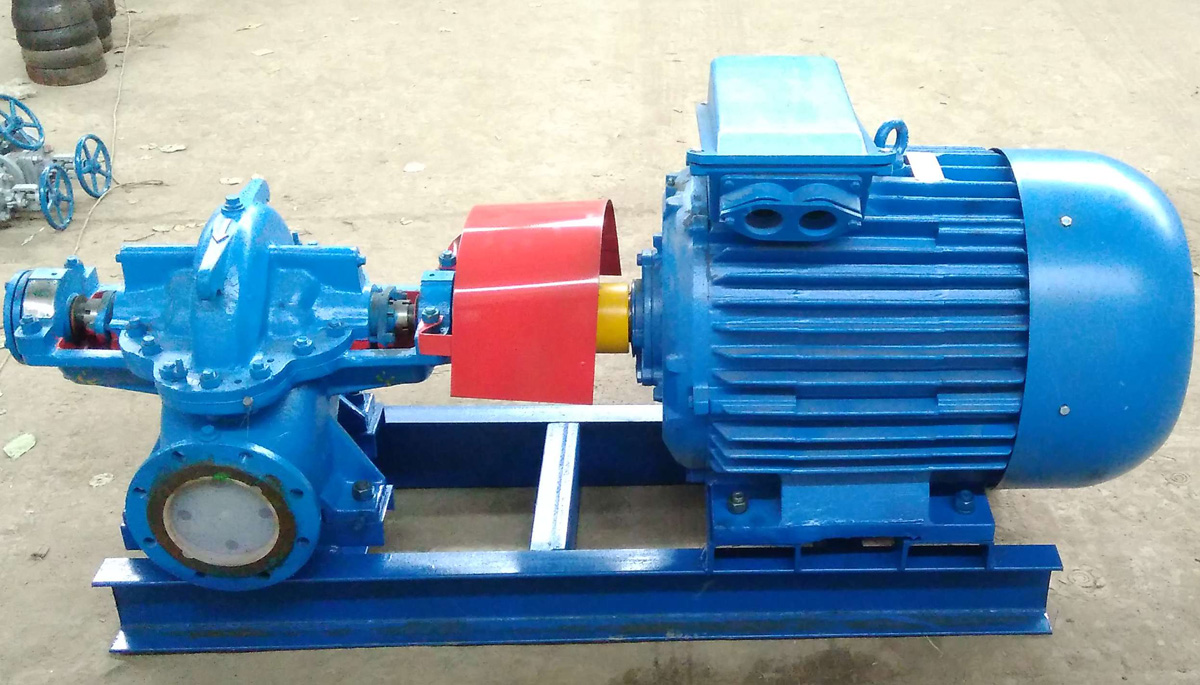

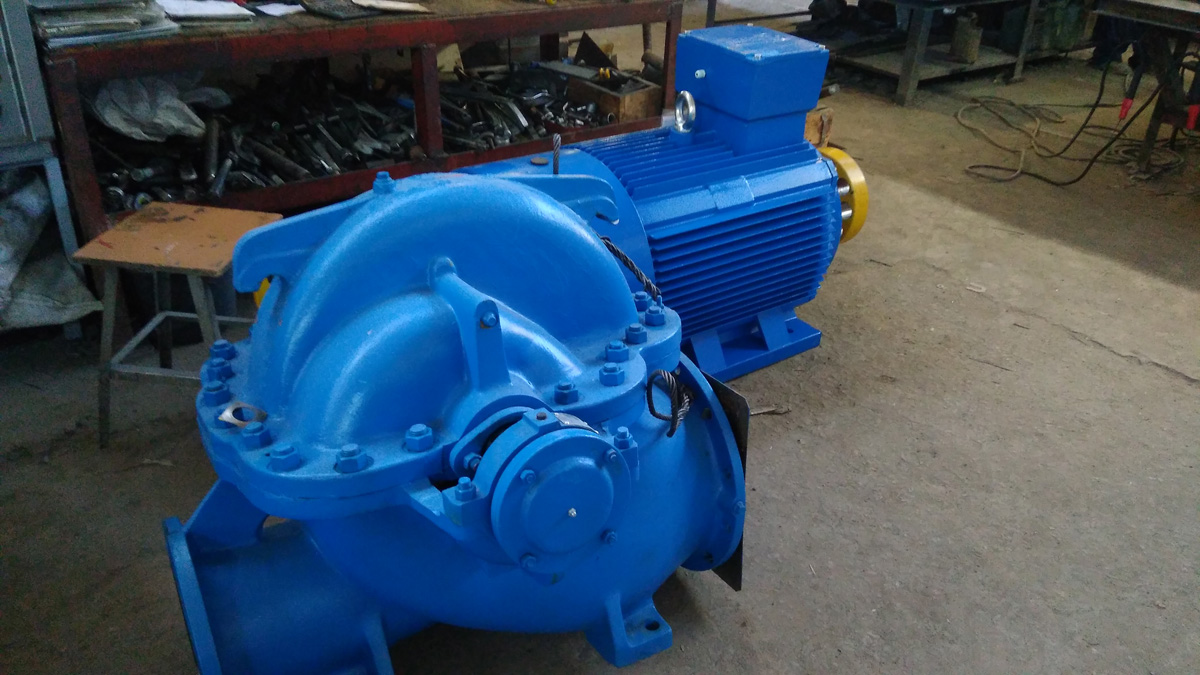

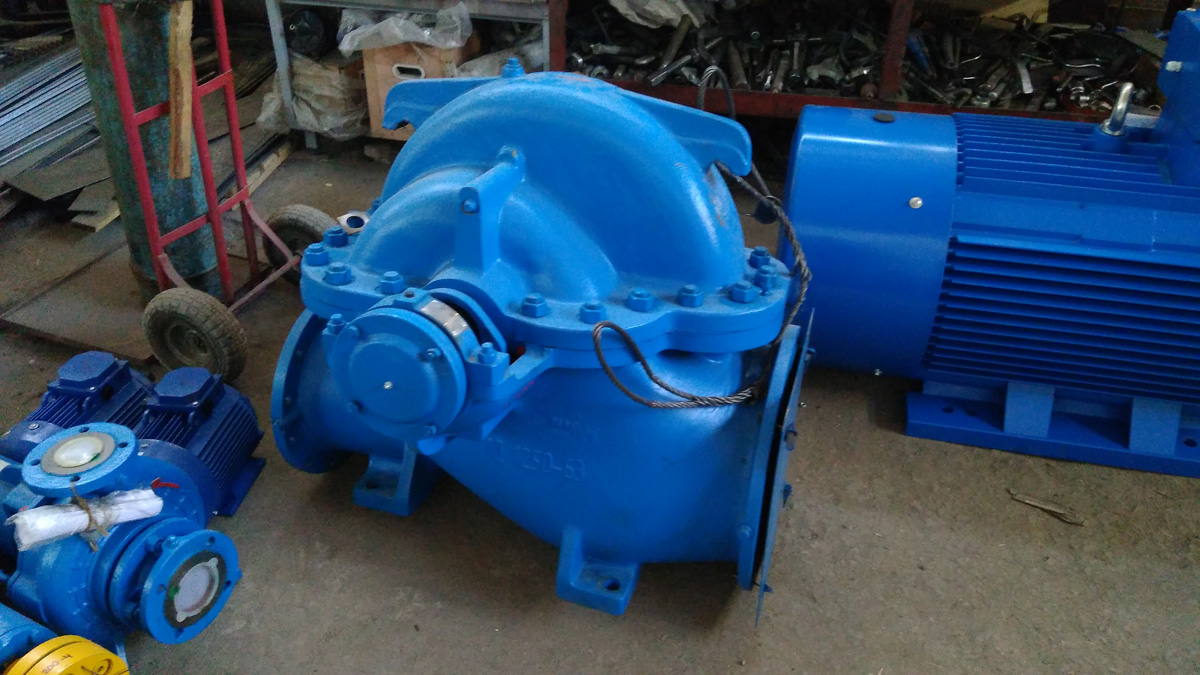

Насосы типа Д скостят из электрического двигателя и насосной части, которые соединены между собой муфтой. Элементы установлены на общей сварной раме. Корпус изготовлен из чугуна или стали. Всасывающий и нагнетательный патрубки находятся в нижней части агрегата, разнонаправлены, поэтому проводить ремонтные работы можно без их отсоединения от трубопровода и демонтажа электродвигателя.
В крышке корпуса имеется отверстие М16х1,5, которое закрыто пробкой. Через него возможно подсоединение к агрегату вакуумного насоса или подключение системы вакуумирования. Кроме того, через это отверстие можно выпускать воздух из насоса при заполнении его полости «самотёком».
Ротор вращается против часовой стрелки относительно привода. Однако при необходимости возможно изготовление оборудование с правосторонним вращением ротора. Для исключения протечек перекачиваемой среды в корпусе установлены сальниковые или торцевые одинарные уплотнения вала.
Преимущества
Применение оборудования возможно при работе с различными нетоксичными жидкостями, пластовой водой, морской водой. Выделяют следующие положительные особенности:
- предусмотрены модели с разным диаметром рабочего колеса, что позволяет найти оптимальный вариант с учетом требований;
- исполнение в виде двойной спирали в области проточной части — отличное решение для высоконапорного оборудования. Так уменьшаются нагрузки на ротор;
- сокращаются нагрузка и осевые силы, имеющие влияние на подшипники;
- насос серии Д легко восстановить без демонтажа.
Для каждой модели прописывается обозначение, при расшифровке становятся понятны параметры и особенности.
Назначение
Используется Д класс насосов для перемещения жидкостей, воды, в том числе это могут быть нетоксические химически активные составы. При выборе оборудования стоит учитывать показатели вязкости и плотности, твердых составляющих. Перекачивание взрывопожароопасных сред с помощью насосного оборудования не выполняется. Продукция относится к изделиям восстанавливаемого вида общего назначения. При изготовлении учитываются стандартные требования по безопасности, производитель опирается на параметры ГОСТ 31839-2012.
