Мотор-редукторы червячные одноступенчатые МЧ

одноступенчатый редуктор

Мотор-редуктор МЧ — одноступенчатый червячный редуктор, который используется в приводах общего назначения: конвейерное оборудование, различные механизмы, машины и т.д. Способен работать в условиях постоянной или переменной нагрузки, однонаправленной или реверсивной. Представлен в нескольких типоразмерах с межосевым расстояние от 40 до 160 мм.

Корпус выполнен из чугуна, благодаря чему редуктор можно задействовать в разных сферах, при высоких нагрузках и повышенных вибрациях. Агрегат обеспечивает бесшумную работу, имеет плавный ход и функцию самоторможения. Отличается высокой ремонтопригодностью, компактностью, высокой кинетической точностью на выходе. Стоимость червячного одноступенчатого мотор-редуктора МЧ вы можете уточнить у наших менеджеров.

ОбозначениеМежосевое расстояниеi, передаточные отношенияn2, об/мин обороты вых. валаМ2, Н х м крутящий моментN, кВт мощность двигателяИсполнение конца выходного вала
МЧ-4040,08, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 8010 - 19028 - 370,09 - 0,55Ц,К,П,М
МЧ-6363,083 - 1370,12 - 2,2
МЧ-8080,0175 - 3000,25 - 4,0
МЧ-100100,0300 - 5750,55 - 7,5
МЧ-125125,0615 - 10001,1 - 11
МЧ-160160,01100 - 20002,2 - 22,0

Условия использования мотор-редукторов:

  • изменение крутящих моментов, частоты вращения выходного вала в кратком, среднем или непрерывном режимах эксплуатации;
  • длительная работа (до 24 часов в сутки) или с перерывами;
  • разнонаправленное вращение валов;
  • атмосфера типа I и II при условии запыления воздуха не более 10 мг/м³.

Агрегаты типа МЧ характеризуются высокими нагрузочными способностями и большим ресурсом работы, который обеспечивается путём реализации «безызносного» режима работы передачи, небольшими размерами, отсутствием энергопотерь на изнашивание муфты между редуктором и двигателем.

Основные технические характеристики мотор-редукторов МЧ2

МоторредукторМЧ2-40/30МЧ2-63/40МЧ2-80/40МЧ2-100/63МЧ2-125/80МЧ2-160/80
Мкр, Н.м12018032574014002300
n, об/мин0,1; 0,2; 0,35; 0,44; 0,56; 0,7; 0,9; 1,1; 1,5; 1,75; 2,2; 2,8; 3,5; 4,4; 5,6; 7; 9; 11; 14

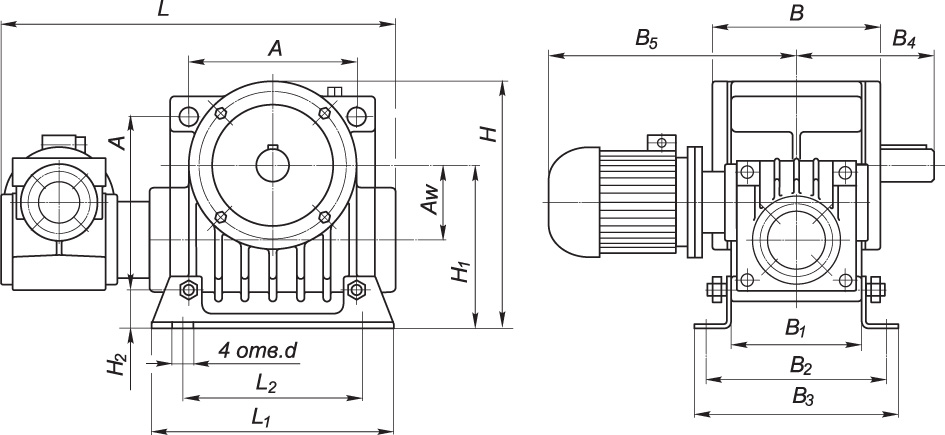

Габаритные и присоединительные размеры мотор-редукторов МЧ2-40, МЧ2-63, МЧ2-80

Мотор-редукторы червячные одноступенчатые МЧ

МоторредукторAwABB1B2B3B4B5HH1H2LL1L2d
МЧ2-40401051201001401641003201801123726018015013
МЧ2-63631501451251651971203302321454032322018013
МЧ2-80801801651401852121453702671724235826022515

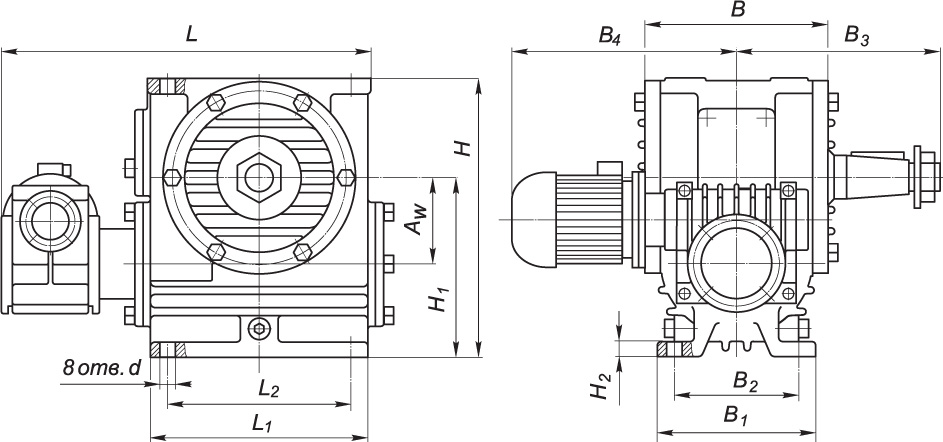

Габаритные и присоединительные размеры мотор-редукторов МЧ2-100, МЧ2-125, МЧ2-160

Мотор-редукторы червячные одноступенчатые МЧ

МоторредукторAwBB1B2B3B4HH1H2LL1L2d
МЧ2-1001001941751402253803122001842124020019
МЧ2-1251252432301902304803962362248527523019
МЧ2-1601602822802302805905003003058135030022

Присоединительные размеры выходных валов мотор-редукторов МЧ2, полностью совпадают с размерами валов мотор-редукторов МЧ (см. стр.14)

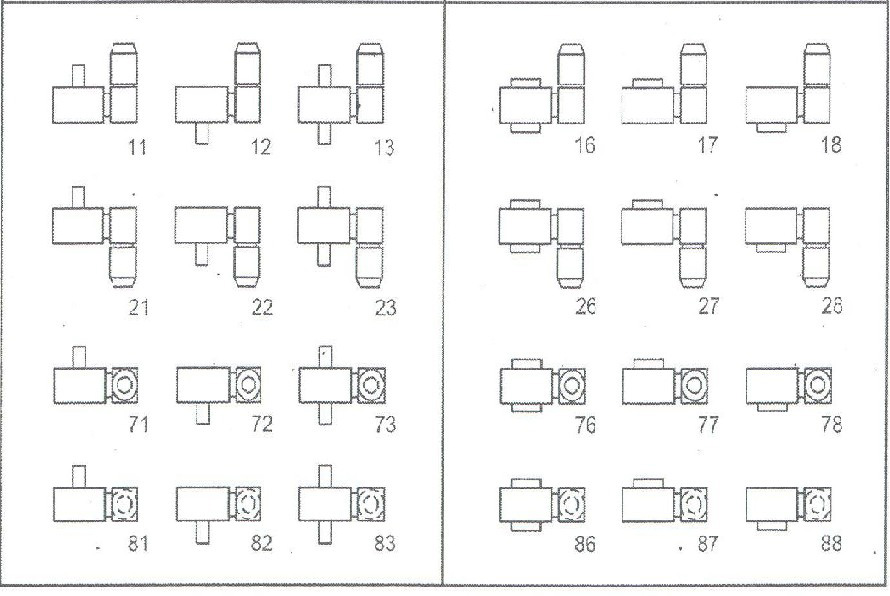

Варианты сборки мотор-редукторов МЧ2

Мотор-редукторы червячные одноступенчатые МЧ

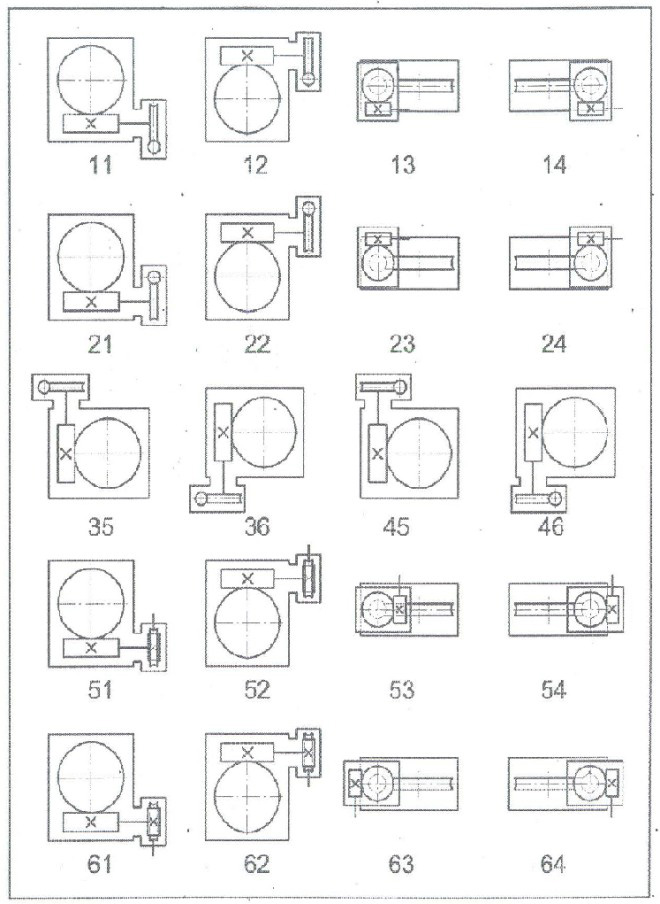

Варианты расположения червячных пар мотор-редукторов МЧ2

Мотор-редукторы червячные одноступенчатые МЧ

Пример условного обозначения мотор-редукторов МЧ2 при заказе

МЧ2 – 100/63 – 250 – 9 – 11 – 22 – Ц – 0,75 – У2

где:
МЧ2 – тип мотор-редуктора,
100/63 – межосевое расстояние, мм,
250 – номинальное передаточное отношение редукторной части,
9 – номинальная частота вращения выходного вала, об/мин,
11 – вариант сборки мотор-редуктора,
22 – вариант расположения червячных пар,
Ц – исполнение конца выходного вала,
0,75 – исполнение по комплектующему электродвигателю,
У2 – климатическое исполнение.
