Химические электронасосы типа АХ, АХЕ

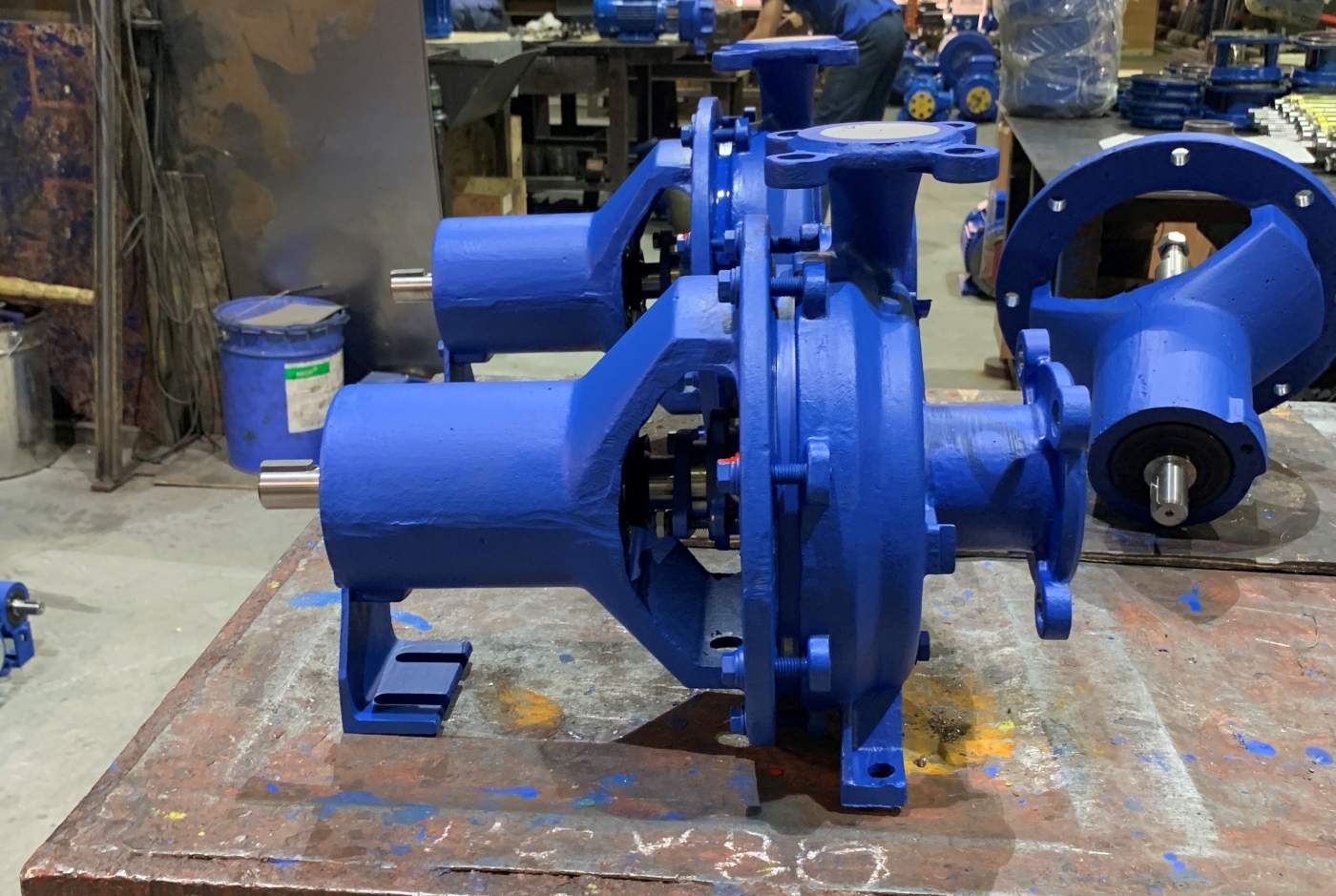

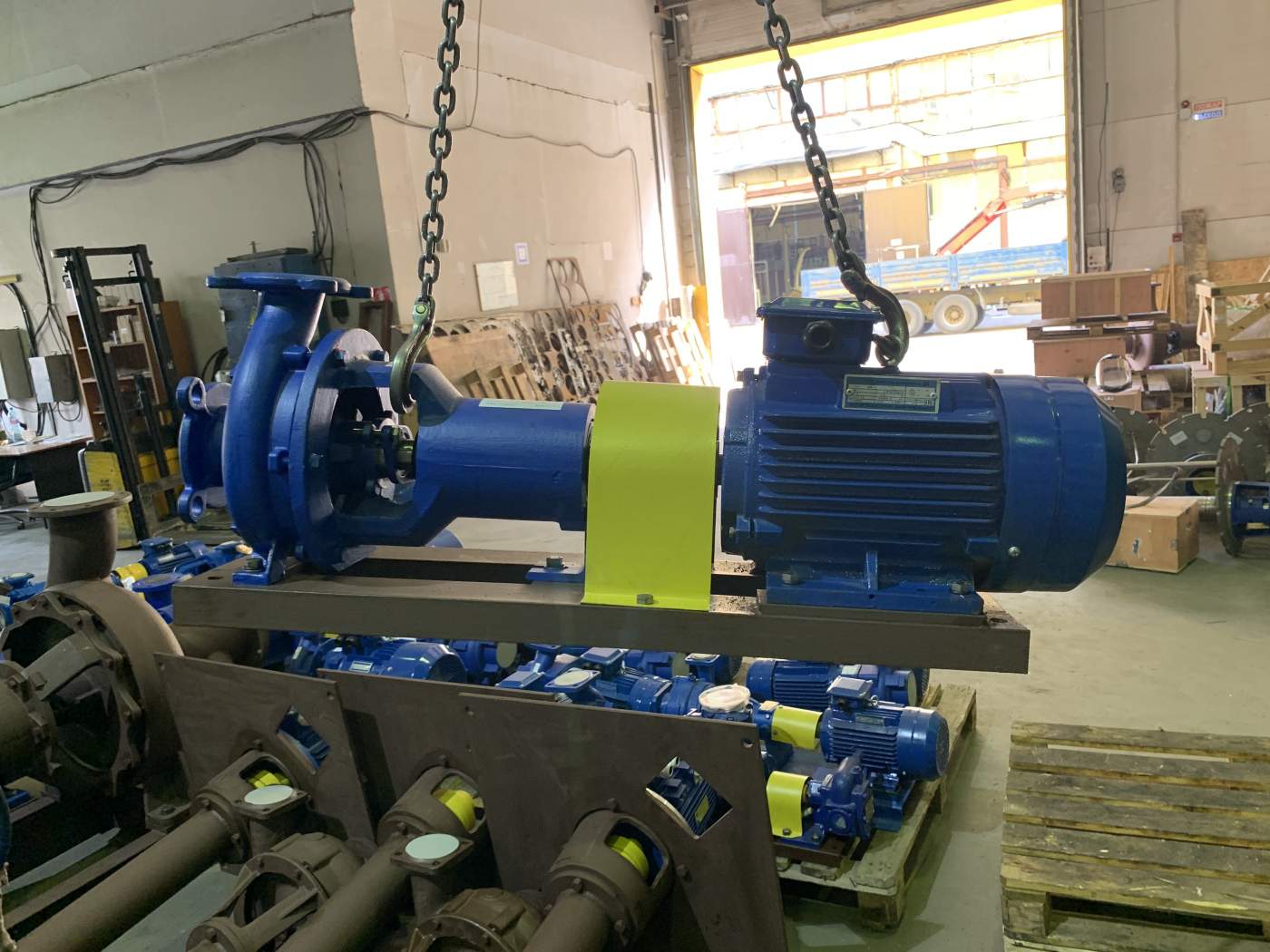

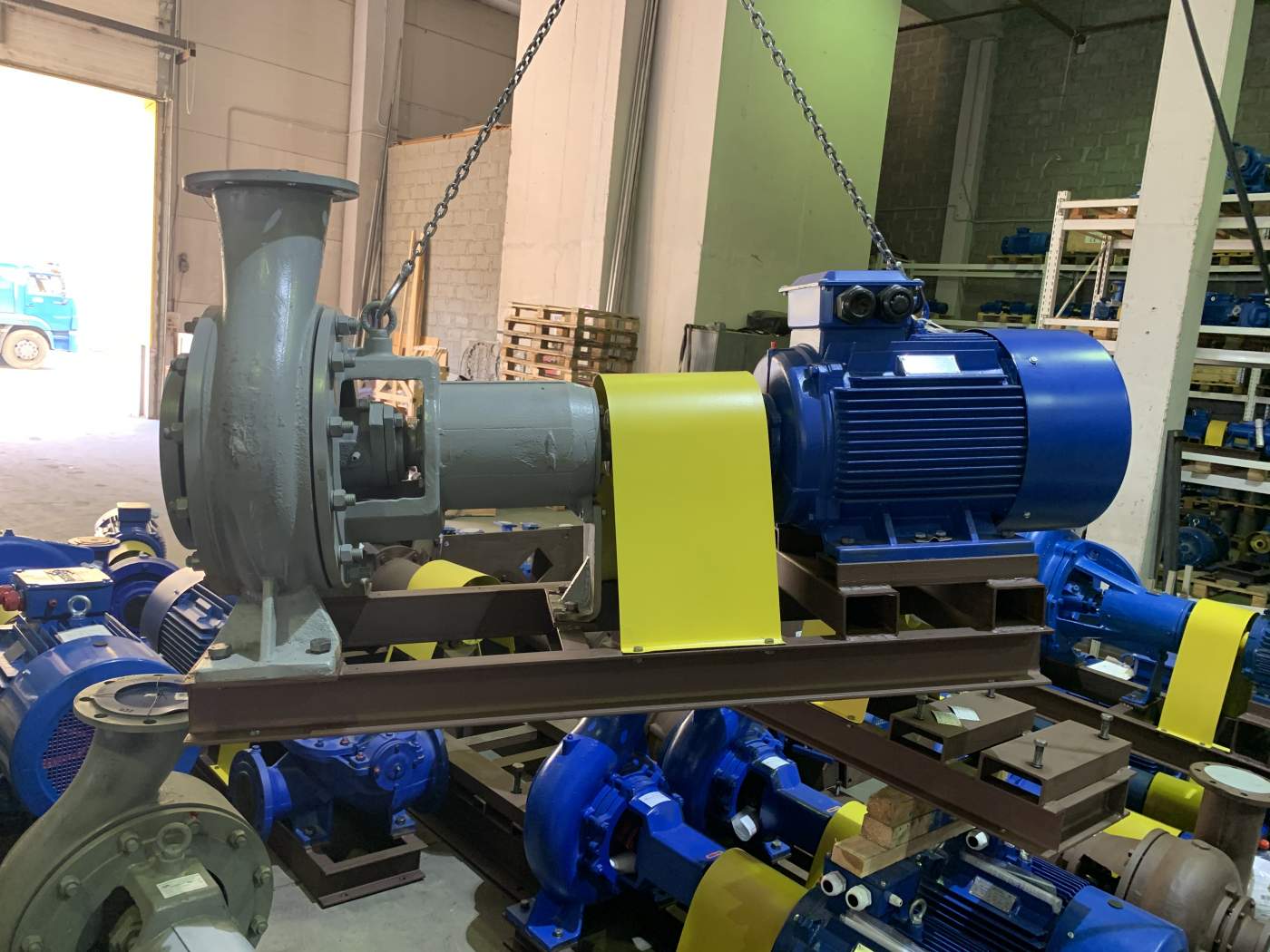

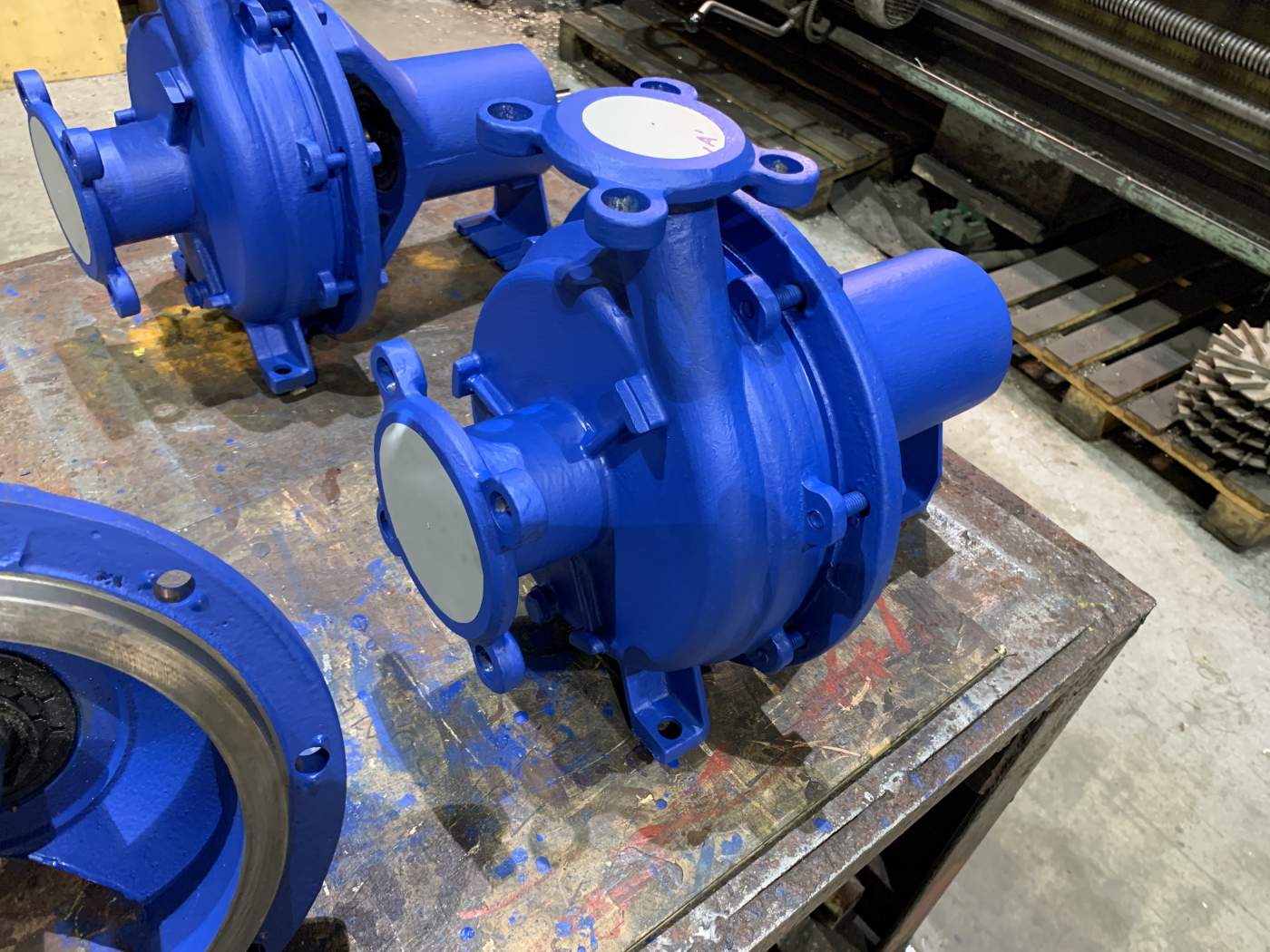

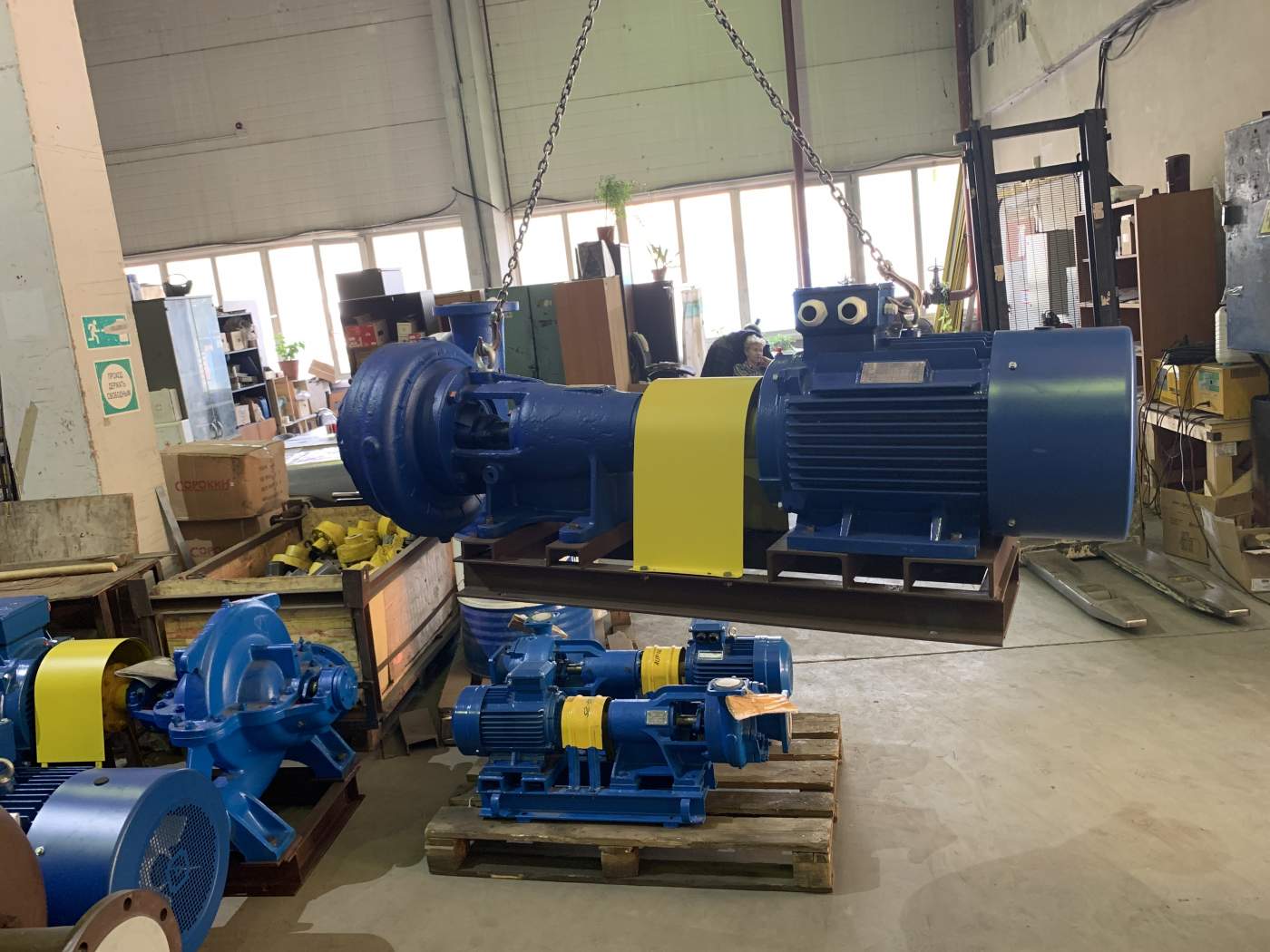

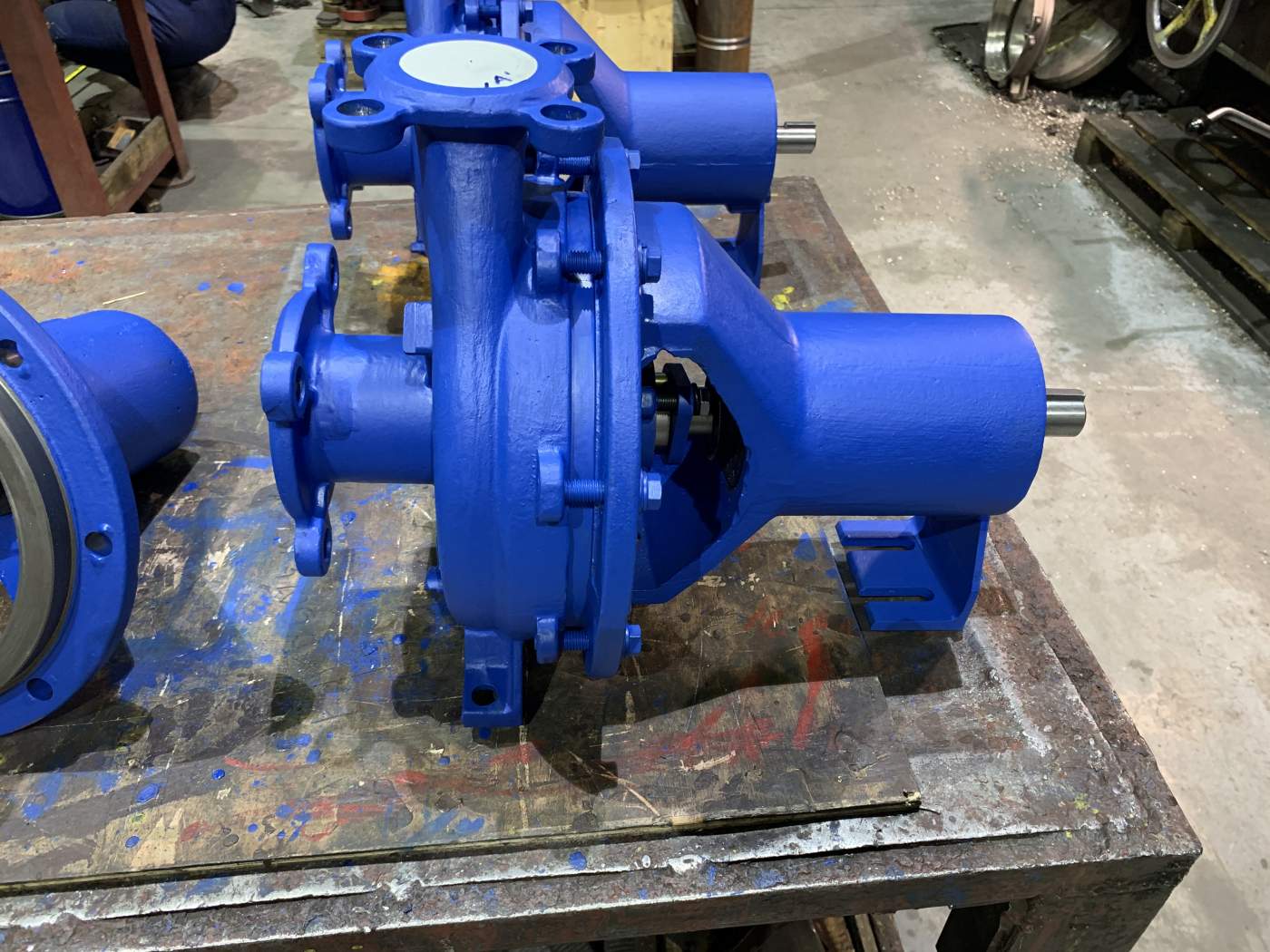

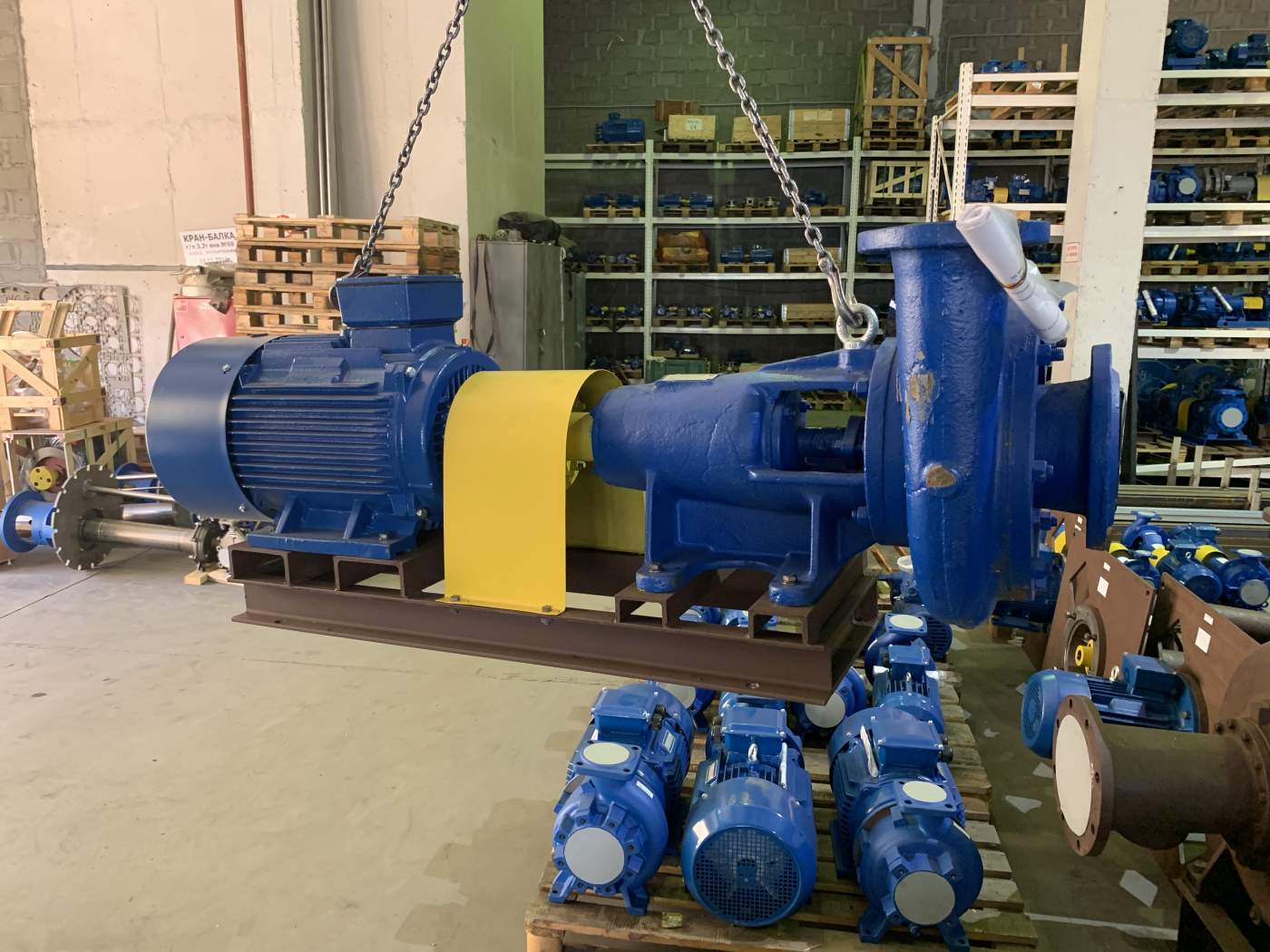

Насосы типа "АХ" - центробежные, горизонтальные, консольные, одноступенчатые. Предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м³, вязкостью до 30х10-6 м²/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости от 233 до 393 К (от -40 до +120°C).

  • уплотнение вала насоса - двойное сальниковое или двойное торцовое.
  • материал деталей проточной части насоса:
  • хромоникелевая сталь 12Х18Н9ТЛ - "К";
  • хромоникельмолибденовая сталь 12Х18Н12М3ТЛ - "Е";
  • хромоникельмолибденомедистая сталь 07ХН25МДТЛ - "И".

насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.



Условное обозначение насоса соответствует ГОСТ10168.1-85 АХ100-65-400-К-СД-У2, где:

  • АХ - тип насоса (для жидкостей с абразивными частицами, химический);
  • 100 - номинальный диаметр входного патрубка, мм;
  • 65 - номинальный диаметр выходного патрубка, мм;
  • 400 - номинальный диаметр рабочего колеса, мм;
  • К - условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), либо
    Е - сталь 12Х18Н12М3ТЛ
    И - сталь 07ХН25МДТЛ
  • СД - условное обозначение двойного сальникового уплотнения вала насоса;
  • У - климатическое исполнение;
  • 2 - категория размещения агрегата при эксплуатации.

Тот же насос с обточкой рабочего колеса и двойным торцовым уплотнением вала насоса имеет обозначение: АХЕ100-65-400а-К-55-У2, где:

  • Е - конструктивное исполнение для взрывоопасных и пожароопасных производств;
  • а - обточка рабочего колеса;
  • 55 - условное обозначение двойного торцового уплотнения.​
Консультация со специалистом

Типоразмер насоса Подача, м³/ч Напор, м Частота вращения, c-1 (об/мин) Допускаем кавитацион. запас, м, не более Мощность двигателя, кВт Плотность, т/м³ Масса насоса, кг Масса агрегата, кг Плотность, т/м³
до 1,3 до 1,85 до 1,3 до 1,85
АХ3/15 К,Е,И 3 15 48 (2900) 5 3 - 29 75 -
АХ40-25-160 К,Е,И 6.3 32 48(2900) 3 4 5.5 46 136 142
АХ50-32-160 К,Е,И 12.5 32 48(2900) 3.5 5.5 7.5 49 145 180
АХ50-32-200 К,Е,И 12.5 50 48 (2900) 3.5 15 18.5 60 285 295
АХ65-40-200 К,Е,И 25 50 48 (2900) 4 15 22 57 290 335
АХ100-65-315 К,Е,И 50 32 24 (1450) 3 15 22 125 400 460
АХ100-65-315а К,Е,И 44.5 25 24 (1450) 3 11 15 125 345 400
АХ100-65-315бК,Е,И 39 20 24 (1450) 3 11 11 125 345 345
АХ100-65-400 К,Е,И 50 50 24 (1450) 3 30 37 186 610 695
АХ100-65-400аК,Е,И 44 39 24 (1450) 3 22 30 186 590 610
АХ100-65-400б К,Е,И 40 33 24 (1450) 3 18.5 22 186 565 590
АХ125-80-250 К,Е,И 80 20 24 (1450) 4 15 18.5 105 370 385
АХ125-100-315 К,Е,И 125 32 24 (1450) 4 37 45 160 575 600
АХ125-100-315а К,Е,И 112 26 24 (1450) 4 30 37 160 520 575
АХ125-100-315б К,Е,И 102 21.5 24 (1450) 4 22 30 160 500 520
АХ125-100-400 К,Е,И 125 50 24 (1450) 4.5 55 75 200 805 940
АХ125-100-400а К,Е,И 112 41 24 (1450) 4.5 45 55 200 760 805
АХ125-100-400б К,Е,И 105 35 24 (1450) 4.5 45 45 200 760 760
АХ150-125-315 К,Е,И 200 32 24 (1450) 6 55 75 185 790 925
АХ150-125-315аК,Е,И 180 27 24 (1450) 6 45 55 185 735 790
АХ150-125-315бК,Е,И 165 21 24 (1450) 6 30 37 185 605 705
АХ315-50К,Е,И 315 50 24 (1450) 6 75 90 490 1226 1272
