Фильтры натрий-катионитные I ступени ФИПа



Фильтры натрий-катионитные параллельно-точные первой ступени ФИПа I, используются на промышленных водоподготовительных установках отопительных котельных для обработки воды с целью удаления из нее ионов-накипеобразователей (Са2+ и М2+) в процессе катионирования.

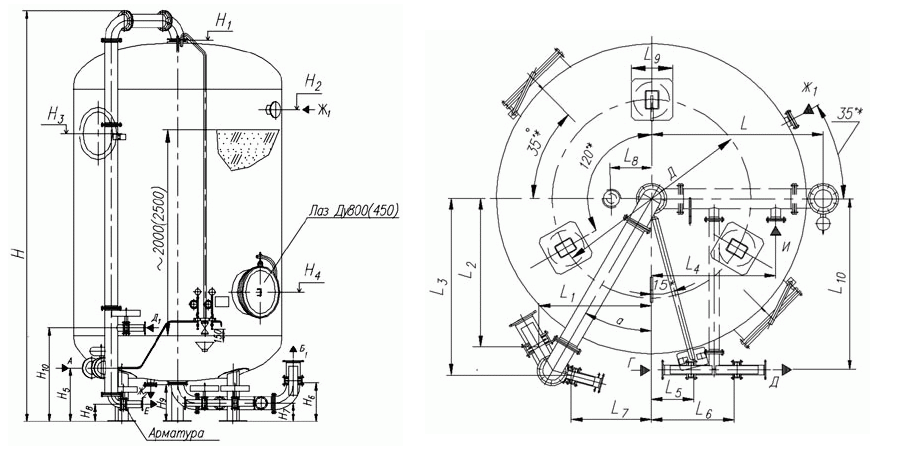

Устройство фильтров ФИПа I

Натрий-катионитные параллельно-точные фильтры первой ступени представляют собой вертикальный однокамерный цилиндрический аппарат и состоящий из:

  • корпуса;
  • верхнего и нижнего распределительных устройств;
  • трубопроводов;
  • запорной арматуры;
  • пробоотборного устройства;
  • устройства фильтрующей загрузки.



Фильтры представляют из себя стальной цилиндрический корпус с эллиптическим верхним и нижним днищами, днища приварены к цилиндрической обечайке фильтра. Корпус фильтра снабжен верхним люком, предназначенным для загрузки фильтрующего материала и периодического осмотра его поверхности и лазом для проведения внутренних монтажных работ.

В нижней части обечайки фильтра имеется отверстие для выгрузки фильтрующего материала закрытое заглушкой. В центре верхнего днища фильтра приварен фланец, к которому снаружи присоединен трубопровод, подающий воду на обработку. В центре нижнего днища, снаружи приварен патрубок, отводящий отработанную воду.

Верхнее распределительное устройство предназначено для отвода обрабатываемой воды, регенерационного раствора и отвода взрыхляющей воды. Нижнее распределительное устройство предназначено для обеспечения равномерного сбора обработанной воды, равномерного распределения взрыхляющей воды. Нижнее распределительное устройство представляет собой горизонтальную трубчатую систему с равномерно расположенными по всей поверхности щелевыми колпачками.Верхнее и нижнее распределительные устройства устанавливаются строго горизонтально.

Фронтовые трубопроводы с запорной арматурой позволяют осуществлять подвод к фильтру и отвод из него всех потоков воды и регенерационного раствора в процессе эксплуатации фильтра. Пробоотборное устройство размещено по фронту фильтра и состоит из трубок, соединенных с трубопроводами подаваемой на обработку и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра. Устройство для отвода воздуха служит для периодического отвода воздуха, скапливающегося в верхней части фильтра и представляет собой трубку с вентилем.



Консультация со специалистом

Цены и характеристики фильтров натрий-катионитных параллельно-точных первой ступени ФИПа I:

Тип фильтра Диаметр, мм Производительность, м3/ч Давление рабочее, МПа Высота, мм Масса, кг Цена
ФИПа I 1,0-0,6 1000 16 0.6 3970 1450 по запросу
ФИПа I 1,4-0,6 1400 32 0.6 4050 2000 по запросу
ФИПа I 1,5-0,6 1500 36 0.6 4050 2200 по запросу
ФИПа I 2,0-0,6 2000 65 0.6 4860 3950 по запросу
ФИПа I 2,6-0,6 2600 110 0.6 5100 6300 по запросу
ФИПа I 3,0-0,6 3000 148 0.6 5300 7550 по запросу
ФИПа I 3,4-0,6 3400 220 0.6 5395 9600 по запросу
